Λεπτομέρειες:
|
Όνομα προϊόντων: | Κρυσταλλική γκοφρέτα SIC | Μορφή κρυστάλλου: | 4h |
---|---|---|---|
Διάμετρος: | 150.0mm +0mm/-0.2mm | Προσανατολισμός επιφάνειας: | Εκτός άξονα: 4° προς<11-20>±0,5° |
Αρχικό επίπεδο μήκος: | 47.5mm ± 1.5mm | Δευτεροβάθμιο επίπεδο μήκος: | Κανένα δευτεροβάθμιο επίπεδο |
Επισημαίνω: | 6 ιντσών 4H SiC Υπόστρωμα,350um καρβίδιο του πυριτίου επιταξία,4H SiC Υπόστρωμα N Τύπος |

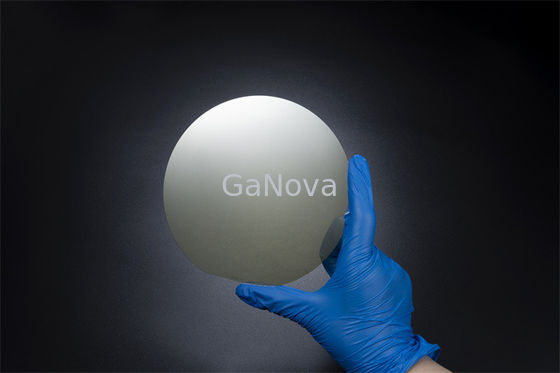

Υπόστρωμα 6 ιντσών 4H-SiC N-Type P-SBD Βαθμός 350,0±25,0μm MPD≤0,5/cm2 Αντίσταση 0,015Ω•cm—0,025Ω•cm για συσκευές ισχύος και μικροκυμάτων
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Οι βούλες SiC (κρύσταλλοι) αναπτύσσονται, επεξεργάζονται μηχανικά σε πλινθώματα και στη συνέχεια τεμαχίζονται σε υποστρώματα, τα οποία στη συνέχεια γυαλίζονται.Στη συνέχεια, ένα λεπτό επιταξιακό στρώμα SiC αναπτύσσεται πάνω από αυτό το υπόστρωμα για να δημιουργηθεί ένα epi-wafer.
Καρβίδιο του πυριτίου, εξαιρετικά σκληρό, συνθετικά παραγόμενη κρυσταλλική ένωση πυριτίου και άνθρακα.Ο χημικός τύπος του είναι SiC.
Ιδιοκτησία | Βαθμός P-MOS | Βαθμός P-SBD | Δ Βαθμός |
Κρυσταλλική Μορφή | 4Η | ||
Πολύτυπος | Δεν επιτρέπεται | Περιοχή≤5% | |
(MPD)ένα | ≤0,2 /cm2 | ≤0,5 /cm2 | ≤5 /cm2 |
Εξάγωνες πλάκες | Δεν επιτρέπεται | Περιοχή≤5% | |
Εξαγωνικό Πολυκρύσταλλο | Δεν επιτρέπεται | ||
εγκλείσματαένα | Περιοχή≤0,05% | Περιοχή≤0,05% | N/A |
Αντίσταση | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
(EPD)ένα | ≤4000/cm2 | ≤8000/cm2 | N/A |
(ΑΠΛΩΝΩ ΧΟΡΤΑ)ένα | ≤3000/cm2 | ≤6000/cm2 | N/A |
(BPD)ένα | ≤1000/cm2 | ≤2000/cm2 | N/A |
(TSD)ένα | ≤600/cm2 | ≤1000/cm2 | N/A |
Σφάλμα στοίβαξης | ≤0,5% Έκταση | ≤1% Έκταση | N/A |
Επιφανειακή μόλυνση από μέταλλα |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2 |
||
Διάμετρος | 150,0 mm +0 mm/-0,2 mm | ||
Επιφανειακός Προσανατολισμός | Εκτός άξονα: 4° προς <11-20>±0,5° | ||
Πρωτεύον επίπεδο μήκος | 47,5 mm ± 1,5 mm | ||
Δευτερεύον Επίπεδο Μήκος | Χωρίς δευτερεύον διαμέρισμα | ||
Πρωτεύων Επίπεδος Προσανατολισμός | Παράλληλη προς<11-20>±1° | ||
Δευτερεύων Επίπεδος Προσανατολισμός | N/A | ||
Ορθογώνιος λανθασμένος προσανατολισμός | ±5,0° | ||
Φινίρισμα Επιφανείας | C-Face: Optical Polish, Si-Face: CMP | ||
Γκοφρέτα Edge | Λοξοτομή | ||
Σκληρότητα επιφάνειας (10μm×10μm) |
Si Face Ra≤0,20 nm ; C Face Ra≤0,50 nm | ||
Πάχοςένα | 350,0μm± 25,0μm | ||
LTV (10mm×10mm)ένα | ≤2μm | ≤3μm | |
(TTV)ένα | ≤6μm | ≤10μm | |
(ΤΟΞΟ)ένα | ≤15μm | ≤25μm | ≤40μm |
(Στημόνι)ένα | ≤25μm | ≤40μm | ≤60μm |
Τσιπ/Εσοχές | Κανένα Επιτρεπτό ≥0,5mm Πλάτος και Βάθος | Ποσ.2 ≤1,0 mm Πλάτος και Βάθος | |
Γρατσουνιέςένα (Si Face, CS8520) |
≤5 και Αθροιστικό Μήκος≤0,5× Διάμετρος Γκοφρέτας |
≤5 και Αθροιστικό μήκος≤1,5×Γκοφρέτα Διάμετρος |
|
TUA (2mm*2mm) | ≥98% | ≥95% | N/A |
Ρωγμές | Δεν επιτρέπεται | ||
Μόλυνση | Δεν επιτρέπεται | ||
Ιδιοκτησία | Βαθμός P-MOS | Βαθμός P-SBD | Δ Βαθμός |
Εξαίρεση άκρων | 3 χιλιοστά |
Παρατήρηση: Χρησιμοποιείται εξαίρεση άκρων 3 mm για τα στοιχεία που επισημαίνονται μεένα.
