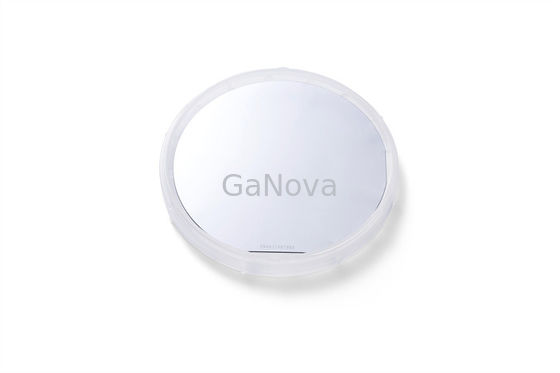

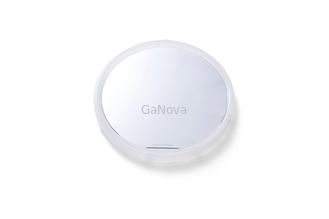

4H Crystal Form SiC Epitaxial Wafer Wafer Edge Beveling 350,0um ± 25,0um

περιγραφή
Όνομα προϊόντων: Κρυσταλλική γκοφρέτα SIC Μορφή κρυστάλλου: 4h
Άκρη γκοφρετών: λοξότμητη Διάμετρος: 150.0mm +0mm/-0.2mm
Προσανατολισμός επιφάνειας: Εκτός άξονα: 4°toward <11-20>±0.5 ° Αρχικό επίπεδο μήκος: 47.5mm ± 1.5mm
Επισημαίνω:

4H Crystal SiC Epitaxial Wafer

,

4H epi Wafer

,

SiC Epitaxial Wafer 47

JDCD03-001-004 SiC Epitaxial Wafer Wafer Edge Beveling 350,0μm± 25,0 μm

JDCD03-001-004





ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Επί του παρόντος χρησιμοποιούνται διάφορες μέθοδοι ανάπτυξης του επιταξιακού στρώματος σε υπάρχον πυρίτιο ή άλλα πλακίδια: εναπόθεση μεταλλικών οργανικών χημικών ατμών (MOCVD) και επιταξία μοριακής δέσμης (MBE), LPE, HVPE.

Περιλαμβάνει την ανάπτυξη κρυστάλλων ενός υλικού στην κρυσταλλική επιφάνεια ενός άλλου (ετεροεπιταξία) ή του ίδιου (ομοιοεπιταξία) υλικού.Η δομή του πλέγματος και ο προσανατολισμός ή η συμμετρία του πλέγματος του υλικού λεπτής μεμβράνης είναι πανομοιότυπη με εκείνη του υποστρώματος στο οποίο εναποτίθεται.Το πιο σημαντικό, εάν το υπόστρωμα είναι μονοκρύσταλλο, τότε το λεπτό φιλμ θα είναι επίσης μονοκρύσταλλο.Αντίθεση με αυτοσυναρμολογούμενη μονοστιβάδα και μεσοταξία.





Ιδιοκτησία Βαθμός P-MOS Βαθμός P-SBD Δ Βαθμός
Κρυσταλλική Μορφή
Πολύτυπος Δεν επιτρέπεται Περιοχή≤5%
(MPD)ένα ≤0,2 /cm2 ≤0,5 /cm2 ≤5 /cm2
Εξάγωνες πλάκες Δεν επιτρέπεται Περιοχή≤5%
Εξαγωνικό Πολυκρύσταλλο Δεν επιτρέπεται
εγκλείσματαένα Περιοχή≤0,05% Περιοχή≤0,05% N/A
Αντίσταση 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(EPD)ένα ≤4000/cm2 ≤8000/cm2 N/A
(ΑΠΛΩΝΩ ΧΟΡΤΑ)ένα ≤3000/cm2 ≤6000/cm2 N/A
(BPD)ένα ≤1000/cm2 ≤2000/cm2 N/A
(TSD)ένα ≤600/cm2 ≤1000/cm2 N/A
Σφάλμα στοίβαξης ≤0,5% Έκταση ≤1% Έκταση N/A



Επιφανειακή μόλυνση από μέταλλα



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Διάμετρος 150,0 mm +0 mm/-0,2 mm
Επιφανειακός Προσανατολισμός Εκτός άξονα: 4° προς <11-20>±0,5°
Πρωτεύον επίπεδο μήκος 47,5 mm ± 1,5 mm
Δευτερεύον Επίπεδο Μήκος Χωρίς δευτερεύον διαμέρισμα
Πρωτεύων Επίπεδος Προσανατολισμός Παράλληλη προς<11-20>±1°
Δευτερεύων Επίπεδος Προσανατολισμός N/A
Ορθογώνιος λανθασμένος προσανατολισμός ±5,0°
Φινίρισμα Επιφανείας C-Face: Optical Polish, Si-Face: CMP
Γκοφρέτα Edge Λοξοτομή

Σκληρότητα επιφάνειας

(10μm×10μm)

Si Face Ra≤0,20 nm ; C Face Ra≤0,50 nm
Πάχοςένα 350,0μm± 25,0μm
LTV (10mm×10mm)ένα ≤2μm ≤3μm
(TTV)ένα ≤6μm ≤10μm
(ΤΟΞΟ)ένα ≤15μm ≤25μm ≤40μm
(Στημόνι)ένα ≤25μm ≤40μm ≤60μm
Τσιπ/Εσοχές Κανένα Επιτρεπτό ≥0,5mm Πλάτος και Βάθος Ποσ.2 ≤1,0 mm Πλάτος και Βάθος

Γρατσουνιέςένα

(Si Face, CS8520)

≤5 και Αθροιστικό Μήκος≤0,5× Διάμετρος Γκοφρέτας

≤5 και Αθροιστικό μήκος≤1,5×Γκοφρέτα

Διάμετρος

TUA (2mm*2mm) ≥98% ≥95% N/A
Ρωγμές Δεν επιτρέπεται
Μόλυνση Δεν επιτρέπεται
Ιδιοκτησία Βαθμός P-MOS Βαθμός P-SBD Δ Βαθμός
Εξαίρεση άκρων 3 χιλιοστά

Παρατήρηση: Χρησιμοποιείται εξαίρεση άκρων 3 mm για τα στοιχεία που επισημαίνονται μεένα.
