Un Doped GaN Epitaxial Wafer

Name: Un Doped GaN Epitaxial Wafer
Brand: Shanghai GaNova Electronic Information Co., Ltd.
Price: 1,000.00 USD
Availability: InStock

Όλα τα Προϊόντα

Κρυσταλλική γκοφρέτα GaN
(65)

Κρυσταλλική γκοφρέτα SIC
(39)

GaAs Epi Wafer
(15)

Υποστρώματα διαμαντιών CVD
(15)

_γρήγορος θερμικός ανοπτώ σύστημα
(2)

Δοκιμαστής αισθητήρα εφέ Hall
(3)

Γκοφρέτα νιτριδίων αργιλίου
(21)

Τσιπ διόδων λέιζερ
(10)

Κρύσταλλο καρβιδίου του πυριτίου
(12)

Ga2O3 γκοφρέτα
(13)

γκοφρέτα πυριτίου
(26)

Γκοφρέτα σαπφείρου
(19)

Διαμορφωμένα υποστρώματα σαπφείρου
(10)

Τεφλόν κάτοχος γκοφρετών
(1)

Γκοφρέτα σε κύβους
(5)

Καλύτερα προϊόντα

Υπόστρωμα ενιαίου κρυστάλλου GaN

Un Doped GaN Epitaxial Wafer

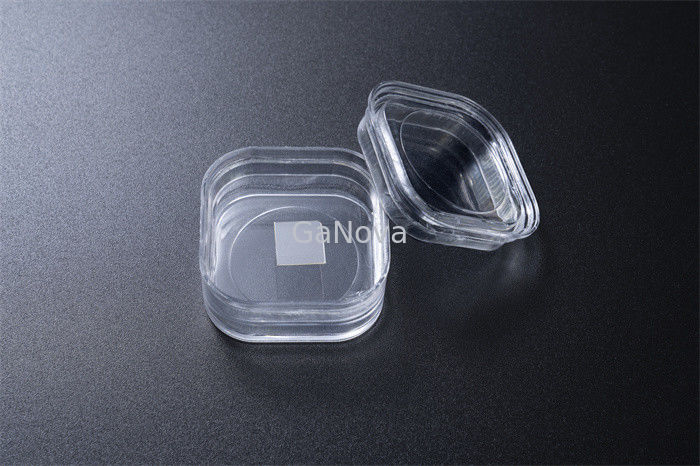

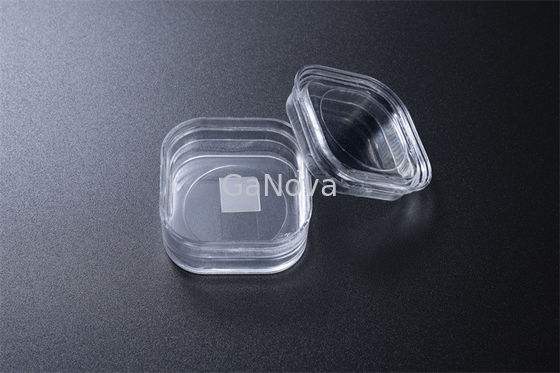

Μεγάλες Εικόνας : Un Doped GaN Epitaxial Wafer

Λεπτομέρειες:

Τόπος καταγωγής:	Suzhou Κίνα
Μάρκα:	GaNova
Πιστοποίηση:	UKAS/ISO9001:2015

Πληρωμής & Αποστολής Όροι:

Συσκευασία λεπτομέρειες:	Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 6 τμχ ή σε δοχεία μ
Χρόνος παράδοσης:	3-4 εβδομαδιαίες μέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10000pcs/Month

Επικοινωνία

Un Doped GaN Epitaxial Wafer

περιγραφή

Διαστάσεις:	10 x 10,5 mm²	Πάχος:	350 ±25µm
Όνομα προϊόντων:	Υπόστρωμα ενιαίου κρυστάλλου GaN	Τόξο:	- ΤΌΞΟ ≤ ≤ 10µm 10µm
Μακρο πυκνότητα ατέλειας:	0cm⁻ ²	Χρησιμοποιήσιμη περιοχή:	> 90% (αποκλεισμός ακρών)
Επισημαίνω:	Un Doped GaN Epitaxial Wafer , μονοκρυσταλλική γκοφρέτα τύπου n , 10 x 10

10*10,5 mm² C-face Χωρίς πρόσμιξη n-τύπου ελεύθερου υποστρώματος μονοκρυστάλλου GaN Αντίσταση < 0,1 Ω·cm Συσκευή ισχύος/λέιζερ

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Το υπόστρωμα νιτριδίου του γαλλίου (GaN) είναι ένα υψηλής ποιότητας μονοκρυσταλλικό υπόστρωμα.Είναι κατασκευασμένο με αυθεντική μέθοδο HVPE και τεχνολογία επεξεργασίας γκοφρέτας, η οποία έχει αναπτυχθεί αρχικά εδώ και πολλά χρόνια.Τα χαρακτηριστικά είναι υψηλή κρυσταλλική, καλή ομοιομορφία και ανώτερη ποιότητα επιφάνειας.Τα υποστρώματα GaN χρησιμοποιούνται για εφαρμογές LD (ιώδες, μπλε και πράσινο).
Επιπλέον, έχει προχωρήσει η ανάπτυξη για την εφαρμογή ηλεκτρονικών συσκευών ισχύος και υψηλής συχνότητας.

10 x 10,5 χλστ²Ελεύθερα υποστρώματα GaN
Είδος	GaN-FS-CU-S10	GaN-FS-CN-S10	GaN-FS-C-SI-S10	Παρατηρήσεις: Μια κυκλική γωνία τόξου (R < 2 mm) χρησιμοποιείται για τη διάκριση της όψης Ga και N.
Διαστάσεις	10 x 10,5 χλστ²
Πάχος	350 ±25 μm
Προσανατολισμός	Επίπεδο C (0001) εκτός γωνίας προς τον άξονα M 0,35 ±0,15°
Τύπος αγωγιμότητας	Ν-τύπου	Ν-τύπου	Ημιμονωτικό
Αντίσταση (300K)	< 0,1 Ω·cm	< 0,05 Ω·εκ	> 10⁶Ω·cm
TTV	≤ 10 μm
Τόξο	- 10 µm ≤ BOW ≤ 10 µm
Τραχύτητα επιφάνειας προσώπου Ga	< 0,2 nm (γυαλισμένο) ή < 0,3 nm (γυαλισμένη και επιφανειακή επεξεργασία για επιταξία)


N Τραχύτητα επιφάνειας προσώπου	0,5 ~ 1,5 μm επιλογή: 1~3 nm (λεπτή γείωση).< 0,2 nm (γυαλισμένο)


Πυκνότητα εξάρθρωσης	Από 1 x 10⁵έως 3 x 10⁶εκ^-2(υπολογισμένο με CL)*
Πυκνότητα ελαττώματος μακροεντολής	0 cm^-2
Χρήσιμος χώρος	> 90% (εξαίρεση αιχμής)
Πακέτο	Συσκευασμένο σε περιβάλλον καθαρού δωματίου κατηγορίας 100, σε δοχείο 6 τμχ, σε ατμόσφαιρα αζώτου

*Εθνικά πρότυπα της Κίνας (GB/T32282-2015)

Un Doped GaN Epitaxial Wafer 1
