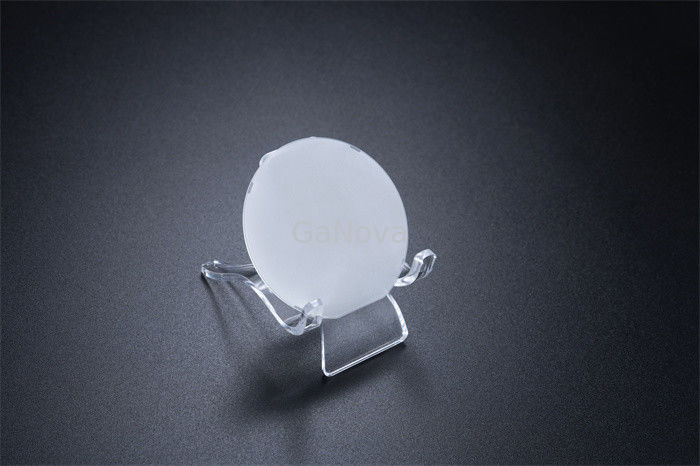

Υποστρώματα Sapphire 2 ιντσών με σχέδιο LED Chip Substrate 50,80mm

Υποστρώματα Sapphire 2 ιντσών με σχέδιο LED Chip Substrate 50,80mm
Υποστρώματα Sapphire 2 ιντσών με σχέδιο LED Chip Substrate 50,80mm

Μεγάλες Εικόνας :  Υποστρώματα Sapphire 2 ιντσών με σχέδιο LED Chip Substrate 50,80mm

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD09-001-001
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Όροι πληρωμής: T/T

Υποστρώματα Sapphire 2 ιντσών με σχέδιο LED Chip Substrate 50,80mm

περιγραφή
Διάσταση: 50,80±0,10 χλστ Πάχος: 430±10μm
Επίπεδο πλάτος άκρης: 16±1,0 mm TTV: ≤5μm
Τόξο: ≤-8~0μm Τραχύτητα μπροστινής επιφάνειας: ≤0,25 nm
Επισημαίνω:

Υποστρώματα Sapphire 2 ιντσών με σχέδιο

,

Υπόστρωμα τσιπ LED ISO

,

Υποστρώματα Sapphire 2 ιντσών 50

Υποστρώματα Ζαφείρι με μοτίβο 2 ιντσών, Τσιπ LED, Υλικό Υποστρώματος



Τα υποστρώματα Sapphire με μοτίβο (PSS) κατασκευάζονται και χρησιμοποιούνται σε LED που βασίζονται σε GaN προκειμένου να αυξηθεί η εσωτερική κβαντική απόδοση μειώνοντας τα ελαττώματα κρυστάλλου GaN.Μπορούν επίσης να βελτιώσουν την εξωτερική κβαντική απόδοση αυξάνοντας την περιοχή ανάκλασης.

Τα υποστρώματα ζαφείρου επιπέδου R προτιμώνται για την ετερο-επιταξιακή εναπόθεση πυριτίου.Χρησιμοποιείται στην κατασκευή εφαρμογών ημιαγωγών, μικροκυμάτων και μικροηλεκτρονικών IC.



Υπόστρωμα ζαφείρι με μοτίβο 2 ιντσών
Είδος Ο Αλ2Ο3





Υποστρώματα Sapphire 2 ιντσών με σχέδιο LED Chip Substrate 50,80mm 0



















Διάσταση 50,80±0,10 χλστ
Πάχος 430±10μm
Επίπεδο πλάτος άκρης



16±1,0 mm

Επίπεδη γωνία άκρης Α-επίπεδο±0,2ο
TTV ≤5μm
ΤΟΞΟ ≤-8~0μm
Τραχύτητα μπροστινής επιφάνειας ≤0,25 nm
Τραχύτητα πίσω επιφάνειας 0,8~1,2μm
Ακρη Γύρος
Κατασκευή λέιζερ πίσω



Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.





FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
