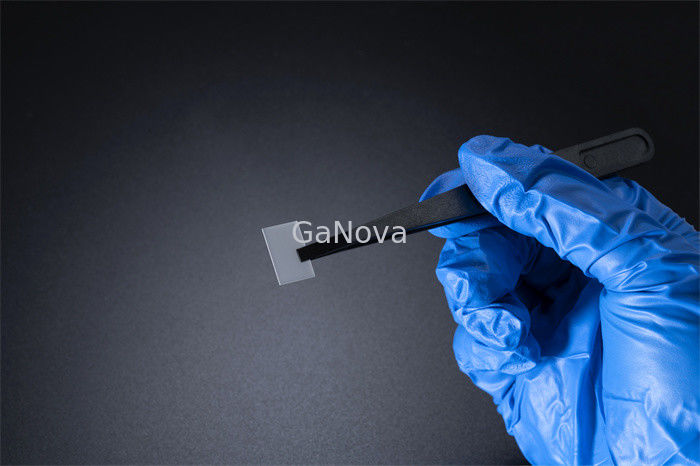

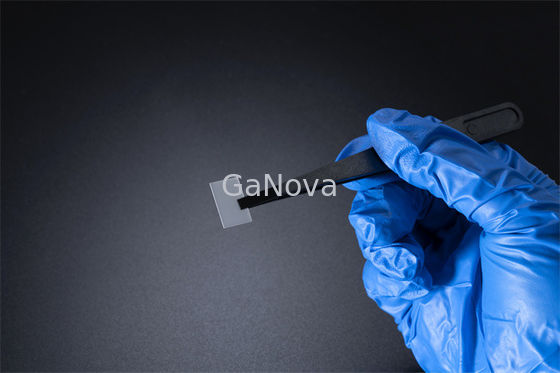

10x15mm2 UID Doped Free Standing Ga2O3 Wafer Single Polishing

10x15mm2 UID Doped Free Standing Ga2O3 Wafer Single Polishing
10x15mm2 UID Doped Free Standing Ga2O3 Wafer Single Polishing

Μεγάλες Εικόνας :  10x15mm2 UID Doped Free Standing Ga2O3 Wafer Single Polishing

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD04-001-005
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 6 τμχ ή σε δοχεία μ
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες

10x15mm2 UID Doped Free Standing Ga2O3 Wafer Single Polishing

περιγραφή
Πάχος: 0.6~0.8mm Όνομα προϊόντων: Υπόστρωμα ενιαίου κρυστάλλου
Προσανατολισμός: (010) (201) FWHM: <350arcsec>
RA: ≤0.5nm Διαστάσεις: 10*10mm 10*15mm
Επισημαίνω:

10x15mm2 Ga2O3 Wafer

,

UID Doped Ga2O3 Substrate

,

Ga2O3 Wafer Single Polishing

JDCD04-001-005 10x15mm2(-201)UID-Doped Free-Standing Ga2Ο3Μονόκρυσταλλο Υπόστρωμα Κατηγορίας Προϊόντος Μονό Γυάλισμα

10x15mm2(-201)Ελεύθερο υπόστρωμα Ga2O3 με πρόσμειξη UID Κατηγορία προϊόντος μονή στίλβωση Πάχος 0,6~0,8mm FWHM<350rcsec,Ra≤0,5nm Αντίσταση 4,13E+17Ω/cm-3Οπτοηλεκτρονικές συσκευές, μονωτικά στρώματα ημιαγωγικών υλικών και φίλτρα UV



Με αυξημένη ενεργειακή απόδοση, μικρότερα απαιτούμενα εξαρτήματα εργασίας και υψηλότερη συχνότητα μεταγωγής, αυξάνεται η πυκνότητα ισχύος που, λαμβανομένων υπόψη όλων αυτών των παραγόντων, οδηγεί σε πολύ μεγαλύτερες ταχύτητες της συσκευής.Η ισχύς επεξεργασίας είναι πολύ αυξημένη σε σύγκριση με συσκευές που βασίζονται σε πυρίτιο.Έτσι, εάν συγκρίνετε μια συσκευή γαλλίου με μια συσκευή πυριτίου, οι ταχύτητες επεξεργασίας στη συσκευή νιτριδίου γαλλίου θα είναι αισθητά υψηλότερες.



Υπόστρωμα νιτριδίου του γαλλίου--Ερευνητικό επίπεδο
Διαστάσεις 10*10mm 10*15mm
Πάχος 0,6~0,8mm
Προσανατολισμός (010) (201)
Ντοπάρισμα UID
Γυαλισμένη επιφάνεια Μονόπλευρο γυαλισμένο
Αντίσταση/Nd-Na / 4.13E+17
FWHM <350 arcsec
Ra ≤0,5 nm
Πακέτο Συσκευασμένο σε περιβάλλον καθαρού δωματίου κατηγορίας 100, σε ατμόσφαιρα αζώτου





Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.





FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
