Αρχική Σελίδα ΠροϊόνταΚρυσταλλική γκοφρέτα SIC

Βαθμός 2 βαθμός 150.0mm Π MOS Δ βαθμού SBD επιπέδων Π γκοφρετών Π ίντσας SIC EPI

Βαθμός 2 βαθμός 150.0mm Π MOS Δ βαθμού SBD επιπέδων Π γκοφρετών Π ίντσας SIC EPI

Βαθμός 2 βαθμός 150.0mm Π MOS Δ βαθμού SBD επιπέδων Π γκοφρετών Π ίντσας SIC EPI
Βαθμός 2 βαθμός 150.0mm Π MOS Δ βαθμού SBD επιπέδων Π γκοφρετών Π ίντσας SIC EPI

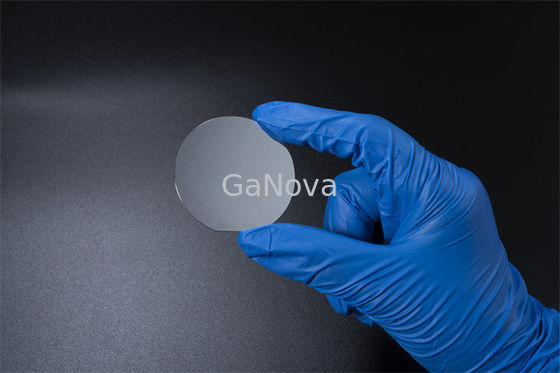

Μεγάλες Εικόνας :  Βαθμός 2 βαθμός 150.0mm Π MOS Δ βαθμού SBD επιπέδων Π γκοφρετών Π ίντσας SIC EPI

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD03-002-008
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T

Βαθμός 2 βαθμός 150.0mm Π MOS Δ βαθμού SBD επιπέδων Π γκοφρετών Π ίντσας SIC EPI

περιγραφή
Μορφή κρυστάλλου: 4h Όνομα προϊόντων: Κρυσταλλική γκοφρέτα SIC
Διάμετρος: 150.0mm +0mm/-0.2mm Προσανατολισμός επιφάνειας: Εκτός άξονα: 4°toward <11-20>±0.5 °
Αρχικό επίπεδο μήκος: 47.5mm ± 1.5mm Δευτεροβάθμιο επίπεδο μήκος: Κανένα δευτεροβάθμιο επίπεδο
Ορθογώνιο Misorientation: ±5.0° Πάχος α: 350.0μm± 25.0μm
Επισημαίνω:

P-MOS γκοφρέτα βαθμού SIC EPI

,

υπόστρωμα 150.0mm SIC

,

Επίπεδο γκοφρετών Π SIC EPI

P-MOS βαθμολογεί P-Level υποστρωμάτων 2-ίντσας SIC το βαθμό 150,0 χιλ. +0mm/-0.2mm Δ βαθμού π-SBD

JDCD03-001-001 2 P-level 4HN/SI260μm±25μm υποστρωμάτων ίντσας SIC<0001> για τις συσκευές δύναμης και τις συσκευές μικροκυμάτων

Επισκόπηση

Στο επίπεδο συστημάτων, αυτό οδηγεί στις ιδιαίτερα συμπαγείς λύσεις με την απέραντα βελτιωμένη ενεργειακή αποδοτικότητα με μειωμένο κόστος. Ο γρήγορα αυξανόμενος κατάλογος τρεχουσών και προβαλλόμενων εμπορικών εφαρμογών που χρησιμοποιούν τις τεχνολογίες SIC περιλαμβάνει τις παροχές ηλεκτρικού ρεύματος μετατροπής, αναστροφείς για την παραγωγή ηλιακής και ενέργειας ανεμόμυλων, τις βιομηχανικές κινήσεις μηχανών, HEV και οχήματα της EV, και τη μετατροπή δύναμης έξυπνος-πλέγματος.

Ιδιοκτησία

P-MOS βαθμός Π-SBD βαθμός Βαθμός Δ
Μορφή κρυστάλλου 4H
Polytype Κανένας επιτρεπόμενος Area≤5%
(MPD) α ≤0.2 το /cm2 ≤0.5 το /cm2 ≤5 το /cm2
Πιάτα δεκαεξαδικού Κανένας επιτρεπόμενος Area≤5%
Εξαγωνικό Polycrystal Κανένας επιτρεπόμενος
Συνυπολογισμοί α Area≤0.05% Area≤0.05% ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ειδική αντίσταση 0.015Ω•εκατ.-0.025Ω•εκατ. 0.015Ω•εκατ.-0.025Ω•εκατ. 0.014Ω•εκατ.-0.028Ω•εκατ.
(EPD) α ≤4000/cm2 ≤8000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
(TED) α ≤3000/cm2 ≤6000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
(BPD) α ≤1000/cm2 ≤2000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
(TSD) α ≤600/cm2 ≤1000/cm2 ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Συσσώρευση του ελαττώματος Περιοχή ≤0.5% Περιοχή ≤1% ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ

Μόλυνση μετάλλων επιφάνειας

(Al, χρώμιο, Φε, Νι, $cu, ZN, PB, NA, Κ, Tj, ασβέστιο, Β, ΜΝ) ≤1E11 εκατ.-2

Διάμετρος 150,0 χιλ. +0mm/-0.2mm
Προσανατολισμός επιφάνειας Εκτός άξονα: 4°toward <11-20>±0.5 °
Αρχικό επίπεδο μήκος 47,5 χιλ. ± 1,5 χιλ.
Δευτεροβάθμιο επίπεδο μήκος Κανένα δευτεροβάθμιο επίπεδο
Αρχικός επίπεδος προσανατολισμός Παράλληλο to±1°<11-20>
Δευτεροβάθμιος επίπεδος προσανατολισμός ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ορθογώνιο Misorientation ±5.0°
Η επιφάνεια τελειώνει Γ-πρόσωπο: Οπτική στίλβωση, Si-πρόσωπο: CMP
Άκρη γκοφρετών Beveling

Τραχύτητα επιφάνειας

(10μm×10μm)

Πρόσωπο Ra≤0.20 NM Si Πρόσωπο Ra≤0.50 NM Γ
Πάχος α 350.0μm± 25,0 μm
LTV (10mm×10mm) α ≤2μm ≤3μm
(TTV) α ≤6μm ≤10μm
(ΤΟΞΟ) α ≤15μm ≤25μm ≤40μm
(Στρέβλωση) α ≤25μm ≤40μm ≤60μm
Τσιπ/εισοχές Κανένας επιτρεπόμενα πλάτος ≥0.5mm και βάθος Πλάτος και βάθος Qty.2 ≤1.0 χιλ.

Γρατσουνίζει το α

(Πρόσωπο Si, CS8520)

≤5 και συσσωρευτική διάμετρος Length≤0.5×Wafer

≤5 και συσσωρευτικό Length≤1.5×Wafer

Διάμετρος

TUA (2mm*2mm) ≥98% ≥95% ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Ρωγμές Κανένας επιτρεπόμενος
Μόλυνση Κανένας επιτρεπόμενος
Ιδιοκτησία P-MOS βαθμός Π-SBD βαθμός Βαθμός Δ
Αποκλεισμός ακρών 3mm

Παρατήρηση: ο αποκλεισμός ακρών 3mm χρησιμοποιείται για τα στοιχεία που μαρκάρονται με το α.

Περίπου εμείς

Ειδικευόμαστε στην επεξεργασία ποικίλων υλικών στις γκοφρέτες, των υποστρωμάτων και του προσαρμοσμένου οπτικού γυαλιού parts.components που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, τη opto ηλεκτρονική και πολλούς άλλους τομείς. Επίσης έχουμε εργαστεί στενά με πολλούς εσωτερικό και oversea πανεπιστήμια, ερευνητικά όργανα και οι επιχειρήσεις, παρέχουν τα προσαρμοσμένες προϊόντα και τις υπηρεσίες για τα προγράμματα Ε&Α τους. Είναι το όραμά μας στη διατήρηση μιας καλής σχέσης της συνεργασίας με όλους τους πελάτες μας από τις καλές φήμες μας.

FAQ

Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Είμαστε εργοστάσιο.
Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Γενικά είναι 3-5 ημέρες εάν τα αγαθά είναι στο απόθεμα.
ή είναι 7-10 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.
Q: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα χρεώνουμε δωρεάν αλλά δεν πληρώνουμε το κόστος του φορτίου.
Q: Ποια είναι η διαδικασία καταβολής σας;
Πληρωμή <> >=5000USD, 80% T/T πληρωμής εκ των προτέρων, ισορροπία πριν από την αποστολή.
