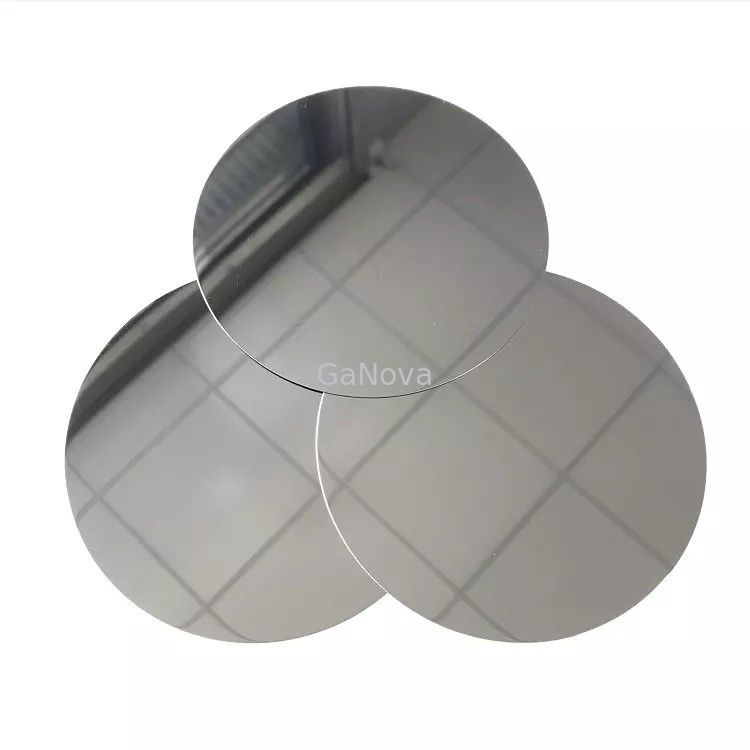

Πρωτεύον Υπόστρωμα Επιταξιακής Γκοφρέτας Microelectronic 279um Silicon

Πρωτεύον Υπόστρωμα Επιταξιακής Γκοφρέτας Microelectronic 279um Silicon
Πρωτεύον Υπόστρωμα Επιταξιακής Γκοφρέτας Microelectronic 279um Silicon

Μεγάλες Εικόνας :  Πρωτεύον Υπόστρωμα Επιταξιακής Γκοφρέτας Microelectronic 279um Silicon

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD06-001-002
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 50000pcs/month

Πρωτεύον Υπόστρωμα Επιταξιακής Γκοφρέτας Microelectronic 279um Silicon

περιγραφή
Βαθμός: Πρωταρχικός Μέθοδος αύξησης: CZ
Τύπος/υλικό πρόσμιξης: Τύπος Π/βόριο, τύπος Ν/Phos, Ν Type/As, Ν Type/Sb Πάχος (μm): 279
Ανοχή πάχους: Τυποποιημένο ± 25μm, μέγιστες ικανότητες ± 5μm ειδική αντίσταση: 0.001-100 ωμ-εκατ.
Επιφάνεια που τελειώνουν: P/E, P/P, E/E, G/G TTV (μm): Τυποποιημένο <10μm, μέγιστο Capabilities<5μm
Επισημαίνω:

Μικροηλεκτρονική επιταξιακή γκοφρέτα πυριτίου

,

Γκοφρέτα επιτάξιου τύπου N τύπου silicon

,

επιταξιακή γκοφρέτα πυριτίου 279um

Πάχος(μm)279 Γκοφρέτα πυριτίου TTV(μm) Τυπικό <10 um,Μέγιστες Δυνατότητες<5 μΜ

Συσκευές MEMS Wafer πυριτίου 2 ιντσών, ολοκληρωμένα κυκλώματα, ειδικά υποστρώματα για διακριτές συσκευές




ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Οι γκοφρέτες πυριτίου (Si) είναι κύρια υλικά υποστρώματος στη μικροηλεκτρονική και μικροηλεκτρομηχανική περιοχή λόγω των ανώτερων ιδιοτήτων τους, οι οποίες μπορούν να προσαρμοστούν.Σε αυτό το κεφάλαιο, παρέχουμε πρώτα μια επισκόπηση των τεχνικών κατεργασίας ηλεκτρικής εκκένωσης.Επιπλέον, συζητούνται επίσης η ικανότητα και τα αποτελέσματα απόδοσης των τεχνικών κατεργασίας ηλεκτρικής εκκένωσης για κατεργασία τρισδιάστατων κοιλοτήτων σε Si με βέλτιστες ρυθμίσεις παραμέτρων.





Προσδιορισμός

γκοφρέτα πυριτίου

Διάμετρος



2"/3"/4"/5"/6"/8"/12"
Βαθμός πρωταρχική
Ανάπτυξη Μέθοδος CZ
Προσανατολισμός <1-0-0>,<1-1-1>,<1-1-0>
Τύπος/Dopant P Τύπος/Βόριο,N Τύπος/Phos,N Τύπος/As, N Τύπος/Sb
Πάχος (μm) 279/380/525/625/675/725/775
Πάχος Ανοχή Τυπικό ± 25μm,Μέγιστη ικανότητα/ες ± 5μm
Αντίσταση 0,001-100 ohm-cm
Επιφάνεια Πεπερασμένος P/E,P/P,E/E,G/G
TTV (μm) Τυπικό <10μm,Μέγιστες Δυνατότητες<5μm
Τόξο/Στημόνι Τυπικό <40 μm, Μέγιστες Δυνατότητες<20 μm
Σωματίδιο <10@0,5μm;<10@0,3μm;<10@0,2μm;







Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.





FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
