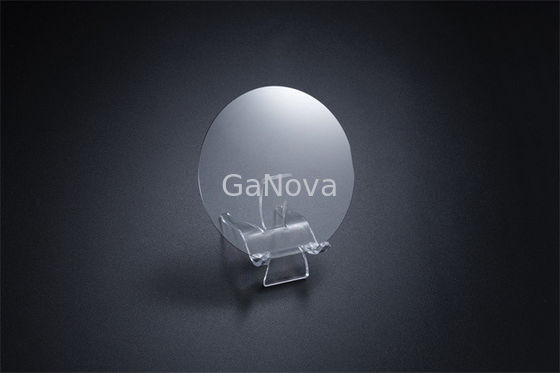

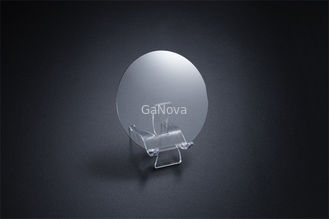

Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si

Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si

Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si
Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si

Μεγάλες Εικόνας :  Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si

Λεπτομέρειες:
Μάρκα: Ganova
Αριθμό μοντέλου: Δελτίο ΕΚΑΧ αριθ.
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 5
Συσκευασία λεπτομέρειες: Συσκευασμένος σε μια κατηγορία 100 καθαρό περιβάλλον δωματίων, στο εμπορευματοκιβώτιο 25PCS, κάτω απ
Όροι πληρωμής: Τ/Τ

Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si

περιγραφή
Μέγεθος: 2 ίντσες Αντίσταση ((300K): < 350 Ω/□
Συγκέντρωση ηλεκτρονίων: > 9,0E12 cm-2 Η κινητικότητα: > 1800 cm2/v·S
Επισημαίνω:

4 ιντσών επεταξιακή πλάκα

,

4 ιντσών σικ-επιφλέκτης

,

4 ιντσών σικ-επιφλέκτης

Εισαγωγή στο GaN στο Silicon HEMT Epi wafer
Η επιταξιακή πλάκα HEMT με βάση το νιτρίδιο του γαλλίου είναι ένα επιταξιακό πλακάκι υψηλής κινητικότητας ηλεκτρονίων (HEMT) με βάση το νιτρίδιο του γαλλίου (GaN).Η δομή του περιλαμβάνει κυρίως το στρώμα φραγμού AlGaNΗ δομή αυτή επιτρέπει στα HEMT νιτρίτου γαλλίου να έχουν υψηλή κινητικότητα ηλεκτρονίων και ταχύτητα ηλεκτρονίων κορεσμού,που τους καθιστούν κατάλληλους για εφαρμογές υψηλής ισχύος και υψηλής συχνότητας.
Διαρθρωτικά χαρακτηριστικά
Η ετεροσύνδεση AlGaN/GaN: Η HEMT του νιτρικού γαλλίου βασίζεται στην ετεροσύνδεση AlGaN/GaN, η οποία σχηματίζει ένα διμερές κανάλι ηλεκτρονικού αερίου (2DEG) υψηλής κινητικότητας ηλεκτρονίων μέσω της ετεροσύνδεσης.
Τύπος εξάντλησης και τύπος βελτίωσης: Τα επιταξιακά πλακίδια HEMT νιτρίτη του γαλλίου χωρίζονται σε τύπου εξάντλησης (τρόπος D) και τύπου βελτίωσης (τρόπος E).Ο τύπος εξάντλησης είναι η φυσική κατάσταση των συσκευών ισχύος GaN, ενώ ο ενισχυμένος τύπος απαιτεί ειδικές διαδικασίες για να επιτευχθεί.
Επιταξιακή διαδικασία ανάπτυξης: Η επιταξιακή ανάπτυξη περιλαμβάνει το στρώμα πυρήνα AlN, το στρώμα tampon χαλάρωσης άγχους, το στρώμα καναλιού GaN, το στρώμα φραγμού AlGaN και το στρώμα κάλυψης GaN.
διαδικασία κατασκευής
Επιταξιακή ανάπτυξη: Καλλιέργεια ενός ή περισσοτέρων στρωμάτων λεπτών ταινιών νιτρικού γαλλίου σε υπόστρωμα πυριτίου για να σχηματιστούν υψηλής ποιότητας επιταξιακές πλάκες.
Παθητικοποίηση και στρώμα κάλυψης: Το στρώμα παθητικοποίησης SiN και το στρώμα κάλυψης u-GaN χρησιμοποιούνται συνήθως σε επιταξιακές πλάκες νιτρίτου γαλλίου για τη βελτίωση της ποιότητας της επιφάνειας και την προστασία των επιταξιακών πλακών.
Πεδίο εφαρμογής
Εφαρμογές υψηλής συχνότητας: Λόγω της υψηλής κινητικότητας των ηλεκτρονίων και της ταχύτητας των ηλεκτρονίων κορεσμού των υλικών νιτρικού γαλλίου,Τα HEMT νιτρικού γαλλίου είναι κατάλληλα για εφαρμογές υψηλής συχνότητας, όπως η επικοινωνία 5G., ραντάρ, και δορυφορική επικοινωνία.
Εφαρμογές υψηλής ισχύος: Τα HEMT νιτρικού γαλλίου λειτουργούν καλά σε εφαρμογές υψηλής τάσης και υψηλής ισχύος, κατάλληλα για τομείς όπως ηλεκτρικά οχήματα, ηλιακοί μετατροπείς και βιομηχανικές πηγές ενέργειας.






Προδιαγραφές προϊόντος





Επικεφαλίδιο Epi-wafer με GaN-on-Silicon HEMT

Άρθρο

Si ((111) υποστρώματα

Αλ ((ΓΑ) Ν Ταμείο ασφαλείας HR GaN_Channel ΑλΓΑΝ_φραγίδα GaN_cap
Μέγεθος 2 ίντσες/4 ίντσες/6 ίντσες
Δάχος 500-800nm 3000nm 150nm 18-25nm 2nm
Σύνθεση Αλ% / / / 20-23 /
Σε % / / / / /
Ντόπινγκ [Si] / / / / /
[Mg] / / / / /
Αντίσταση ((300K) < 350 Ω/□
Συγκέντρωση ηλεκτρονίων > 9,0E12 cm-2
Η κινητικότητα > 1800 cm2/v·S
Δομή υποστρώματος 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga)N/Si(111) υποστρώματα
Πακέτο Συσκευάζεται σε περιβάλλον καθαρού δωματίου κλάσης 100, σε δοχείο 25PCS, σε ατμόσφαιρα αζώτου









Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε πλάκες, υποστρώματα και εξατομικευμένα οπτικά γυάλινα εξαρτήματα. Συστατικά που χρησιμοποιούνται ευρέως στα ηλεκτρονικά, τα οπτικά, τα οπτικά ηλεκτρονικά και σε πολλούς άλλους τομείς.Εργαζόμαστε επίσης στενά με πολλά εγχώρια και εξωτερικά πανεπιστήμια., ερευνητικά ιδρύματα και εταιρείες, παρέχουν εξατομικευμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Είναι το όραμά μας να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας από την καλή μας φήμη.



Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si 0





Αντικατάστατο AlGaN 4 ίντσες GaN στο Silicon HEMT Epi wafer νιτρίδιο γαλλίου GaN-on-Si 1






Γενικές ερωτήσεις

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος χρόνος παράδοσης έχετε;
Γενικά είναι 3-5 ημέρες αν τα αγαθά είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε αποθέματα, εξαρτάται από την ποσότητα.
Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος του φορτίου.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <= 5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T προκαταβολικά, ισοζύγιο πριν από την αποστολή.
