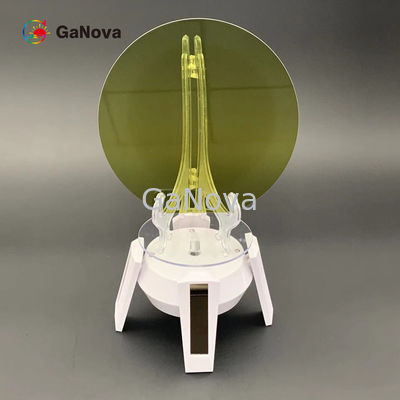

2 ίντσες GaN στο Σιλικόνιο Μπλε LD Epi Wafer GaN μπλε λέιζερ στο Σιλικόνιο

2 ίντσες GaN στο Σιλικόνιο Μπλε LD Epi Wafer GaN μπλε λέιζερ στο Σιλικόνιο

2 ίντσες GaN στο Σιλικόνιο Μπλε LD Epi Wafer GaN μπλε λέιζερ στο Σιλικόνιο
2 ίντσες GaN στο Σιλικόνιο Μπλε LD Epi Wafer GaN μπλε λέιζερ στο Σιλικόνιο 2 ίντσες GaN στο Σιλικόνιο Μπλε LD Epi Wafer GaN μπλε λέιζερ στο Σιλικόνιο

Μεγάλες Εικόνας :  2 ίντσες GaN στο Σιλικόνιο Μπλε LD Epi Wafer GaN μπλε λέιζερ στο Σιλικόνιο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Ganova
Αριθμό μοντέλου: JDWY03-002-013
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 5
Συσκευασία λεπτομέρειες: Συσκευασμένος σε μια κατηγορία 100 καθαρό περιβάλλον δωματίων, στο εμπορευματοκιβώτιο 25PCS, κάτω απ
Όροι πληρωμής: Τ/Τ

2 ίντσες GaN στο Σιλικόνιο Μπλε LD Epi Wafer GaN μπλε λέιζερ στο Σιλικόνιο

περιγραφή
Διάσταση: 2 ίντσες
Επισημαίνω:

2 ιντσών σικ επεταξιακή πλάκα

,

2 ιντσών σικ-επιφλέκτης

,

2 ιντσών σικ-επιφλέβες

Εισαγωγή στο GaN στο Silicon HEMT Epi wafer
Η επιταξιακή πλάκα HEMT με βάση το νιτρίδιο του γαλλίου είναι ένα επιταξιακό πλακάκι υψηλής κινητικότητας ηλεκτρονίων (HEMT) με βάση το νιτρίδιο του γαλλίου (GaN).Η δομή του περιλαμβάνει κυρίως το στρώμα φραγμού AlGaNΗ δομή αυτή επιτρέπει στα HEMT νιτρίτου γαλλίου να έχουν υψηλή κινητικότητα ηλεκτρονίων και ταχύτητα ηλεκτρονίων κορεσμού,που τους καθιστούν κατάλληλους για εφαρμογές υψηλής ισχύος και υψηλής συχνότητας.
Διαρθρωτικά χαρακτηριστικά
Η ετεροσύνδεση AlGaN/GaN: Η HEMT του νιτρικού γαλλίου βασίζεται στην ετεροσύνδεση AlGaN/GaN, η οποία σχηματίζει ένα διμερές κανάλι ηλεκτρονικού αερίου (2DEG) υψηλής κινητικότητας ηλεκτρονίων μέσω της ετεροσύνδεσης.
Τύπος εξάντλησης και τύπος βελτίωσης: Τα επιταξιακά πλακίδια HEMT νιτρίτη του γαλλίου χωρίζονται σε τύπου εξάντλησης (τρόπος D) και τύπου βελτίωσης (τρόπος E).Ο τύπος εξάντλησης είναι η φυσική κατάσταση των συσκευών ισχύος GaN, ενώ ο ενισχυμένος τύπος απαιτεί ειδικές διαδικασίες για να επιτευχθεί.
Επιταξιακή διαδικασία ανάπτυξης: Η επιταξιακή ανάπτυξη περιλαμβάνει το στρώμα πυρήνα AlN, το στρώμα tampon χαλάρωσης άγχους, το στρώμα καναλιού GaN, το στρώμα φραγμού AlGaN και το στρώμα κάλυψης GaN.
διαδικασία κατασκευής
Επιταξιακή ανάπτυξη: Καλλιέργεια ενός ή περισσοτέρων στρωμάτων λεπτών ταινιών νιτρικού γαλλίου σε υπόστρωμα πυριτίου για να σχηματιστούν υψηλής ποιότητας επιταξιακές πλάκες.
Παθητικοποίηση και στρώμα κάλυψης: Το στρώμα παθητικοποίησης SiN και το στρώμα κάλυψης u-GaN χρησιμοποιούνται συνήθως σε επιταξιακές πλάκες νιτρίτου γαλλίου για τη βελτίωση της ποιότητας της επιφάνειας και την προστασία των επιταξιακών πλακών.
Πεδίο εφαρμογής
Εφαρμογές υψηλής συχνότητας: Λόγω της υψηλής κινητικότητας των ηλεκτρονίων και της ταχύτητας των ηλεκτρονίων κορεσμού των υλικών νιτρικού γαλλίου,Τα HEMT νιτρικού γαλλίου είναι κατάλληλα για εφαρμογές υψηλής συχνότητας, όπως η επικοινωνία 5G., ραντάρ, και δορυφορική επικοινωνία.
Εφαρμογές υψηλής ισχύος: Τα HEMT νιτρικού γαλλίου λειτουργούν καλά σε εφαρμογές υψηλής τάσης και υψηλής ισχύος, κατάλληλα για τομείς όπως ηλεκτρικά οχήματα, ηλιακοί μετατροπείς και βιομηχανικές πηγές ενέργειας.


Προδιαγραφές προϊόντος



2 ιντσών γαλάζιο λέιζερ GaN σε πυρίτιο

Άρθρο

Si ((111) υποστρώματα

Αλ ((ΓΑ) Ν απόθεμα ασφαλείας UGAN nGaN AlGaN ΙΝΓΑΝ

ΜΠΠ

(1-3 ζευγάρια)

ΙΝΓΑΝ AlGaN pGaN Επικοινωνιακό στρώμα
InGaN-QW GaN-QB
Διάσταση 2 ίντσες
Δάχος 1000nm 1300-1500 nm 1300-1500 nm 1200-1500 nm 70-150nm ~2,5nm ~ 15nm 70-150nm 400-600nm / 10nm
Σύνθεση Αλ% / / / 5-8 / / / / 5-8 / /
Σε % / / /   2-8 ~ 15 / 2-8 / / /
Ντόπινγκ [Si] / / 5.0E+18 2.0E+18 2.0E+18 / / / / / /
[Mg] / / / / / / / / 2.0E+19 2.0E+19 /
Λάιζερ μήκους δευτερολέπτου 455±5nm
Δομή υποστρώματος 10nmΣυνδεδεμένο στρώμα/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2,5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl(Ga) N απόσβεση/Si(111) υποστρώματα

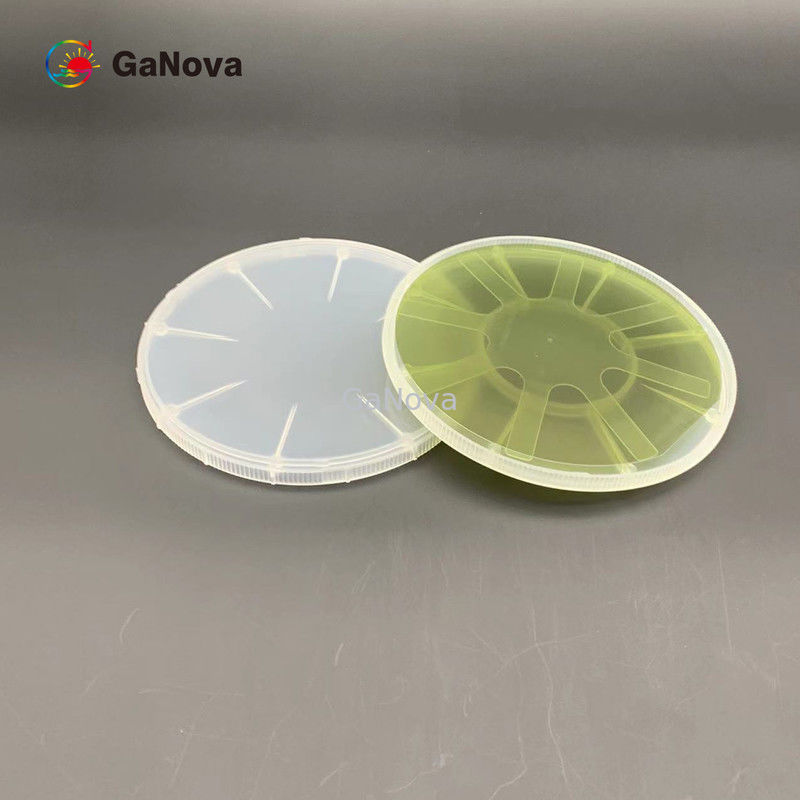

Πακέτο Συσκευάζεται σε περιβάλλον καθαρού δωματίου κλάσης 100, σε δοχείο 25PCS, σε ατμόσφαιρα αζώτου
