JDCD10-001-003 2 ίντσες GaAs ((100) Υπόστρωμα με ντόπιση Zn

JDCD10-001-003 2 ίντσες GaAs ((100) Υπόστρωμα με ντόπιση Zn
JDCD10-001-003 2 ίντσες GaAs ((100) Υπόστρωμα με ντόπιση Zn

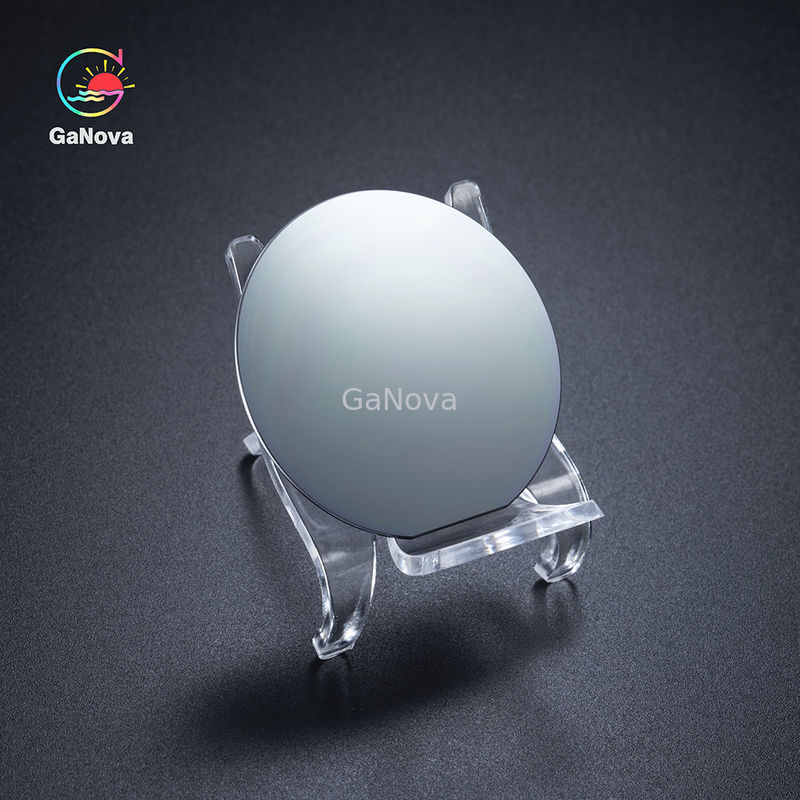

Μεγάλες Εικόνας :  JDCD10-001-003 2 ίντσες GaAs ((100) Υπόστρωμα με ντόπιση Zn

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD10-001-003
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

JDCD10-001-003 2 ίντσες GaAs ((100) Υπόστρωμα με ντόπιση Zn

περιγραφή
Όνομα προϊόντων: GaAs-Si Wafer Προσανατολισμός: (100) 15°±0.5° από Toward<111>A
Προσανατολισμού: EJ[0-1-1]±0,5° Μήκος (mm): 17±1
IF Προσανατολισμός: EJ[0-11]±0,5° Μήκος IF (mm): 7±1
Διάμετρος (mm): 50,8±0,2 CC(/c.c.): 0,4E18~1E18
Επισημαίνω:

2 ιντσών υποστρώματα με ντόπιση Zn

,

2 ίντσες Zn-Doped υποστρώματα

Υποστρώματα 2 ιντσών GaAs(100) με πρόσμιξη Zn



ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Το αρσενίδιο του γαλλίου μιας γκοφρέτας GaAs έχει την ιδιότητα να παράγει φως λέιζερ από ηλεκτρισμό με άμεσο τρόπο.Υπάρχουν δύο τύποι GaAs Wafer.πολυκρυσταλλικό και μονοκρύσταλλο.Αυτές οι γκοφρέτες χρησιμοποιούνται στην παραγωγή μικροηλεκτρονικών και οπτικών ηλεκτρονικών για την παραγωγή LED, κυκλωμάτων μικροκυμάτων και LD.



Γκοφρέτα GaAs-Zn

Μέθοδος Ανάπτυξης

VGF
Τύπος συμπεριφοράς SCN
Dopant GaAs-Zn
Προσανατολισμός (100)15°±0,5° Απενεργοποίηση Προς<111>Α
Γωνία Προσανατολισμού 180°
Προσανατολισμού EJ[0-1-1]±0,5°
Μήκος (mm) 17±1
ΑΝ Προσανατολισμός EJ[0-11]±0,5°
Μήκος IF (mm) 7±1
Διάμετρος (mm) 50,8±0,2
CC(/cc) 0,2E19~4,0E19
Αντίσταση (ohm.cm) N/A
Κινητικότητα (εκ2/vs) ≥1000
EPD(/cm2) ≤5000
Πάχος (χμ) 350±25
TTV(um) <10
TTR(um) <10
Φιόγκο (um) <15
Warp(um) <15
Επιφάνεια Side1: Polished Side2: Etched
Επί-Έτοιμος Ναί
Συσκευασία Κασέτα





Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.



FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
