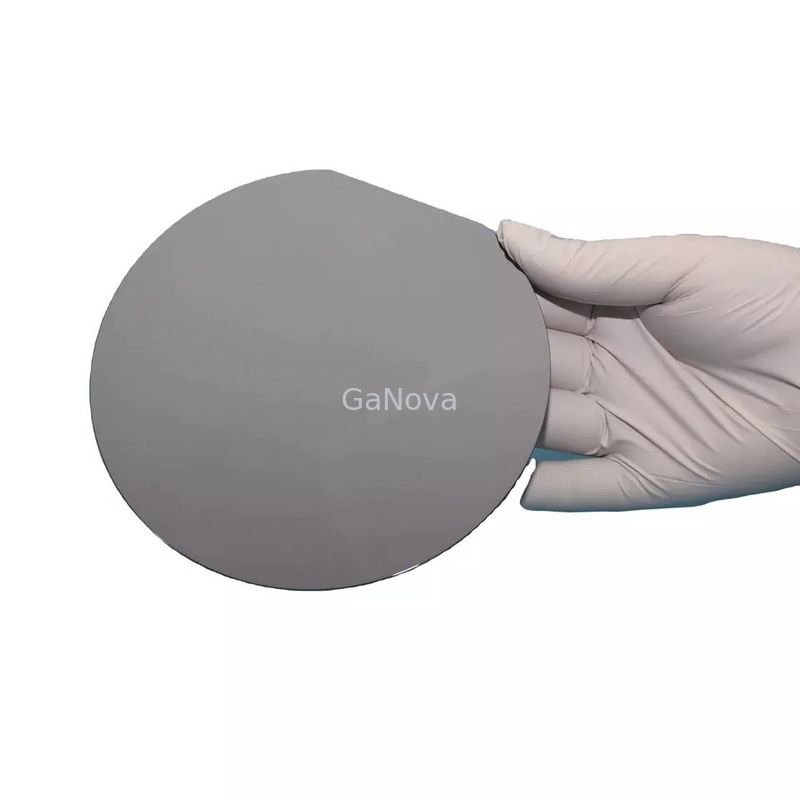

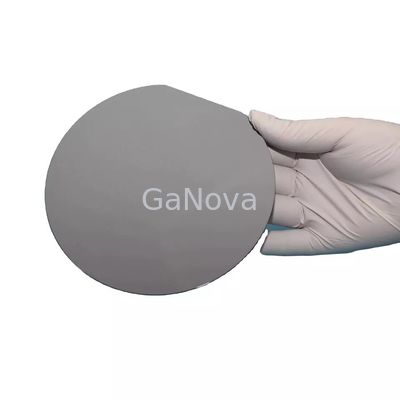

2 ιντσών GaAs Epi Wafer GaAs Undoped Substrates VGF

2 ιντσών GaAs Epi Wafer GaAs Undoped Substrates VGF
2 ιντσών GaAs Epi Wafer GaAs Undoped Substrates VGF

Μεγάλες Εικόνας :  2 ιντσών GaAs Epi Wafer GaAs Undoped Substrates VGF

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD10-001-001
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

2 ιντσών GaAs Epi Wafer GaAs Undoped Substrates VGF

περιγραφή
Μέθοδος αύξησης: VGF Τύπος συμπεριφοράς: S-C-N
Όνομα προϊόντων: GaAs (100) Μη επιστρωμένα υποστρώματα Dopant: GaAs-Si
Γωνία Προσανατολισμού: Προσανατολισμού: EJ[0-1-1]±0,5°
Επισημαίνω:

GaAs Epi Wafer Undoped Substrates

,

GaAs-Si Wafer 2inch

,

2inch GaAs Epi Wafer

Γκοφρέτα GaAs-Si 2 ιντσών GaAs (100) Μη επιχρισμένα υποστρώματα EJ[0-1-1]±0,5°



ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Οι εφαρμογές GaAs καλύπτουν μια μεγάλη ποικιλία τρανζίστορ για τη βιομηχανία που εκτείνεται σε επικοινωνίες οπτικών ινών, ασύρματα δίκτυα (WLAN), φορητές συσκευές, επικοινωνίες μπλε δοντιών, δορυφορικές επικοινωνίες, μονολιθικά ολοκληρωμένα κυκλώματα μικροκυμάτων (MMIC) για 5G, καθώς και ολοκληρωμένα κυκλώματα ραδιοσυχνοτήτων (RFIC ).



GaAs-Si Wafer

Μέθοδος Ανάπτυξης

VGF
Τύπος συμπεριφοράς SCN
Dopant GaAs-Si
Προσανατολισμός (100)15°±0,5° Απενεργοποίηση Προς<111>Α
Γωνία Προσανατολισμού
Προσανατολισμού EJ[0-1-1]±0,5°
Μήκος (mm) 17±1
ΑΝ Προσανατολισμός EJ[0-11]±0,5°
Μήκος IF (mm) 7±1
Διάμετρος (mm) 50,8±0,2
CC(/cc) 0,4E18~1E18
Αντίσταση (ohm.cm) N/A
Κινητικότητα (εκ2/vs) ≥1000
EPD(/cm2) ≤5000
Πάχος (χμ) 350±20
TTV(um) <10
TTR(um) <10
Φιόγκο (um) <15
Warp(um) <15
Επιφάνεια Side1: Polished Side2: Etched
Συσκευασία Κασέτα ή μονή





Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.



FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
