51mm 2 ιντσών GaAs Wafer Undoped Substrates 7mm IF Length

Πιστοποίηση
ΚΙΝΑ Shanghai GaNova Electronic Information Co., Ltd. Πιστοποιήσεις
Είμαι Online Chat Now

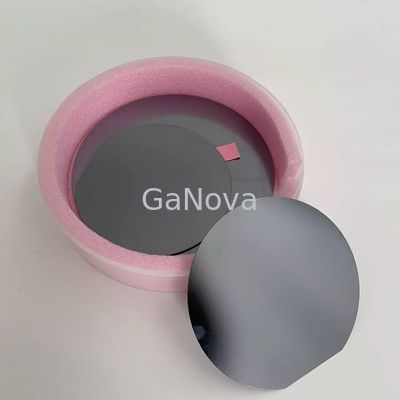

51mm 2 ιντσών GaAs Wafer Undoped Substrates 7mm IF Length

51mm 2 ιντσών GaAs Wafer Undoped Substrates 7mm IF Length
51mm 2 ιντσών GaAs Wafer Undoped Substrates 7mm IF Length

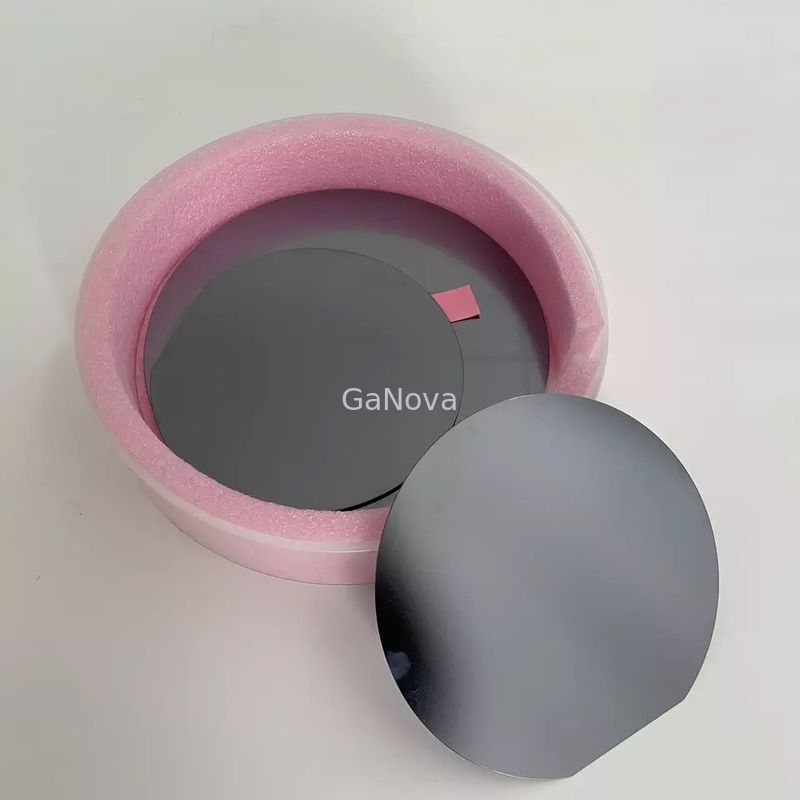

Μεγάλες Εικόνας :  51mm 2 ιντσών GaAs Wafer Undoped Substrates 7mm IF Length

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD10-001-002
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

51mm 2 ιντσών GaAs Wafer Undoped Substrates 7mm IF Length

περιγραφή
Μέθοδος αύξησης: VGF Τύπος συμπεριφοράς: S-C-N
Όνομα προϊόντων: GaAs-Si Wafer Προσανατολισμού: EJ[0-1-1]±0,5°
Μήκος (mm): 17±1 IF Προσανατολισμός: EJ[0-11]±0,5°
Επισημαίνω:

Γκοφρέτα gaas 2 ιντσών

,

υπόστρωμα αρσενιδίου γαλλίου 7 mm

,

51 mm γκοφρέτα gaas

50,8±0,2 χιλιοστά GaAs 2 ιντσών (100) Μη επικαλυμμένα υποστρώματα 7±1 χιλιοστά Μήκος IF





ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Με την ανάπτυξη των mini-LED και micro-LED, τα LED κόκκινου φωτός που παράγονται με υποστρώματα GaAs χρησιμοποιούνται όλο και περισσότερο για οθόνες οθόνης και σε AR/VR.
Η απόδοση μετατροπής ενός ηλιακού πάνελ υψηλής απόδοσης που βασίζεται σε GaAs είναι έως και 40%.Επί του παρόντος, τέτοια πάνελ ηλιακών κυψελών χρησιμοποιούνται ευρέως σε μη επανδρωμένα εναέρια οχήματα και εφαρμογές ηλιακών αυτοκινήτων.



GaAs-Si Wafer

Μέθοδος Ανάπτυξης

VGF
Τύπος συμπεριφοράς SCN
Dopant GaAs-Si
Προσανατολισμός (100)15°±0,5° Απενεργοποίηση Προς<111>Α
Γωνία Προσανατολισμού
Προσανατολισμού EJ[0-1-1]±0,5°
Μήκος (mm) 17±1
ΑΝ Προσανατολισμός EJ[0-11]±0,5°
Μήκος IF (mm) 7±1
Διάμετρος (mm) 50,8±0,2
CC(/cc) 0,4E18~1E18
Αντίσταση (ohm.cm) N/A
Κινητικότητα (εκ2/vs) ≥1000
EPD(/cm2) ≤5000
Πάχος (χμ) 350±20
TTV(um) <10
TTR(um) <10
Φιόγκο (um) <15
Warp(um) <15
Επιφάνεια Side1: Polished Side2: Etched
Συσκευασία Κασέτα ή μονή





Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.



FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
