Λεπτομέρειες:
|
| Politype: | 4h | Διάμετρος: | 105±0,5 χλστ |
|---|---|---|---|
| Πάχος: | 500±50μm | TTV: | ≤15μm |
| Τόξο (μm) /Warp (μm): | ≤45 | Προσανατολισμός κρυστάλλου: | 4°off-άξονας toward<11-20>±0.5° |
| Επισημαίνω: | 6 ιντσών SiC σπόρος κρύσταλλο |
||

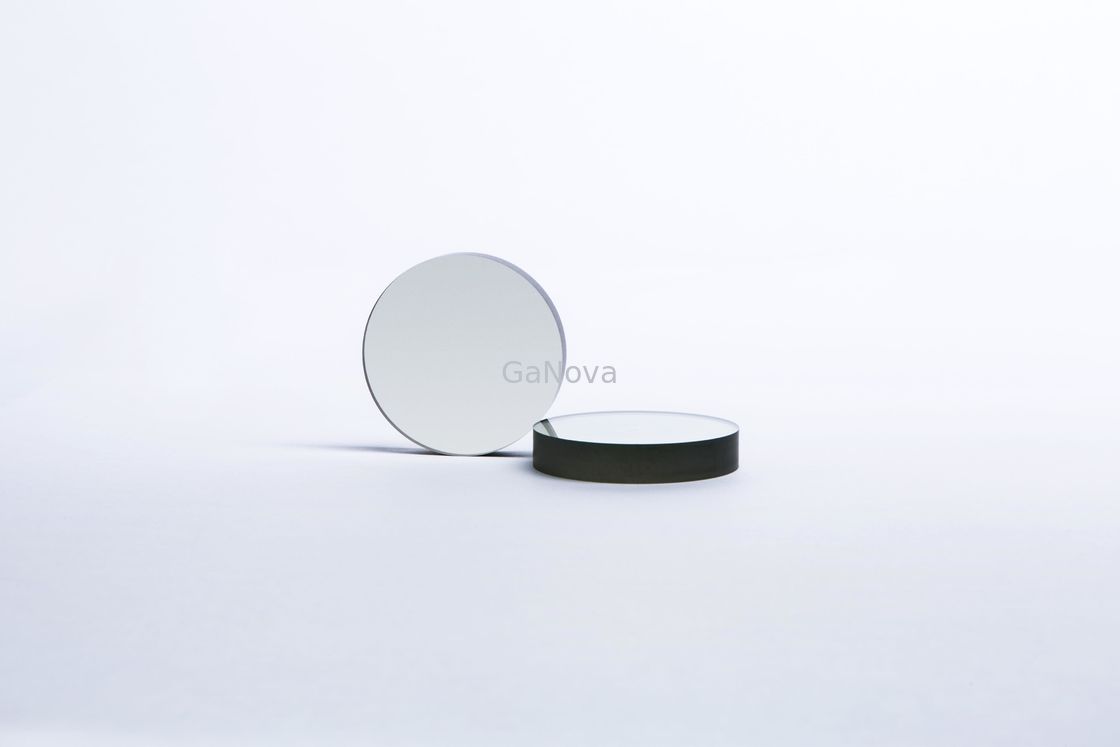

JDZJ01-001-008 κρύσταλλο SiC Seed 4&6 ιντσών
Οι φυσικές και ηλεκτρονικές ιδιότητες του SiC το καθιστούν το κορυφαίο υλικό ημιαγωγών για μικρού μήκους κύματος οπτοηλεκτρονικές συσκευές, υψηλής θερμοκρασίας, ανθεκτικές στην ακτινοβολία και ηλεκτρονικές συσκευές υψηλής ισχύος/υψηλής συχνότητας.
Το SiC μπορεί να αντέξει μια διαβάθμιση τάσης (ή ηλεκτρικό πεδίο) πάνω από οκτώ φορές μεγαλύτερη από το Si ή το GaAs χωρίς να υποστεί κατάρρευση από χιονοστιβάδα.Αυτό το ηλεκτρικό πεδίο υψηλής διάσπασης επιτρέπει την κατασκευή συσκευών πολύ υψηλής τάσης, υψηλής ισχύος, όπως διόδους, τρανζίτορες ισχύος, θυρίστορ ισχύος και καταστολείς υπερτάσεων, καθώς και συσκευές μικροκυμάτων υψηλής ισχύος.Επιπλέον, επιτρέπει στις συσκευές να τοποθετούνται πολύ κοντά μεταξύ τους, παρέχοντας υψηλή πυκνότητα συσκευασίας συσκευών για ολοκληρωμένα κυκλώματα.
| Κρύσταλλος SiC Seed 4&6 ιντσών | ||
| Βαθμός | επίπεδο S | επίπεδο S |
| Προδιαγραφές κρυστάλλων σπόρων | 6”SiC | 6”SiC |
| Διάμετρος (mm) | 105±0,5 | 153±0,5 |
| Πάχος (μm) | 500±50 | 350±20 ή 500±50 |
| TTV (μm) | ≤15 | ≤15 |
| BoW(μm)/Warp(μm) | ≤45 | ≤60 |
| Προσανατολισμός κρυστάλλου | 4° εκτός άξονα προς <11-20>±0,5° | 4° εκτός άξονα προς <11-20>±0,5° |
| Κύριο μήκος άκρου τοποθέτησης | 32,5±2,0 | 18,0±2,0 |
| Μήκος βαθμών υποθέσεως | 18,0±2,0 | 6,0±2,0 |
| Κατεύθυνση άκρου τοποθέτησης |
Πρόσοψη Si: περιστρέψτε δεξιόστροφα κατά μήκος της κύριας πλευράς τοποθέτησης: 90°±5° Πρόσοψη C: περιστρέψτε αριστερόστροφα κατά μήκος της κύριας πλευράς τοποθέτησης: 90°±5° |
Πρόσοψη Si: περιστρέψτε δεξιόστροφα κατά μήκος της κύριας πλευράς τοποθέτησης: 90°±5° Πρόσοψη C: περιστρέψτε αριστερόστροφα κατά μήκος της κύριας πλευράς τοποθέτησης: 90°±5° |
| Αντίσταση | 0,01~0,028Ω·εκ | 0,01~0,028Ω·εκ |
| Σκληρότητα επιφάνειας | SSP, Γυάλισμα προσώπου C, Ra≤1,0nm | DSP,C πρόσωπο Ra≤1,0nm |
| Διάμετρος μονοκρυσταλλικής ζώνης (mm) | ≥102mm | ≥150mm |
| Πυκνότητα μικροσωληνίσκων | ≤1/cm2 | ≤1/cm2 |
| Σύμπτυξη πλευρά | ≤1mm | ≤2mm |
| Μέθοδος συσκευασίας | Συσκευασία ενός τεμαχίου | Συσκευασία ενός τεμαχίου |
| Παρατήρηση: Η ζώνη μονοκρυστάλλου αναφέρεται στην περιοχή χωρίς ρωγμή και πολύτυπο. | ||
Σχετικά με εμάς
Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.
FAQ
Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
