GaAs 18mm GaAs γκοφρετών 2inch Si Undoped υποστρώματα VGF s-γ-ν

GaAs 18mm GaAs γκοφρετών 2inch Si Undoped υποστρώματα VGF s-γ-ν
GaAs 18mm GaAs γκοφρετών 2inch Si Undoped υποστρώματα VGF s-γ-ν

Μεγάλες Εικόνας :  GaAs 18mm GaAs γκοφρετών 2inch Si Undoped υποστρώματα VGF s-γ-ν

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD10-001-002
Πληρωμής & Αποστολής Όροι:

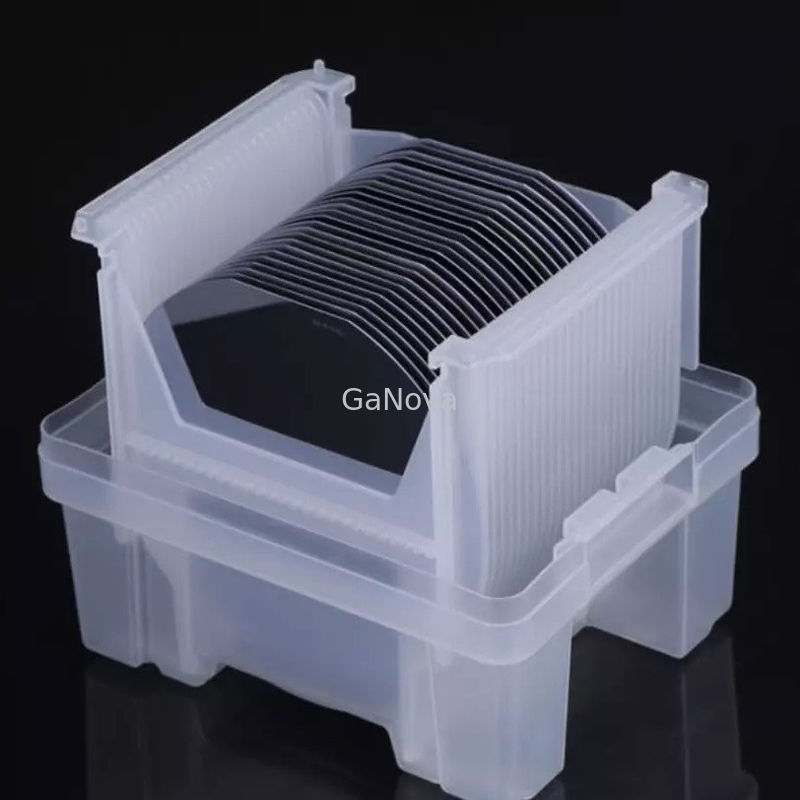

Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

GaAs 18mm GaAs γκοφρετών 2inch Si Undoped υποστρώματα VGF s-γ-ν

περιγραφή
Όνομα προϊόντων: GaAs-Si Wafer Μέθοδος αύξησης: VGF
Τύπος συμπεριφοράς: S-C-N Προσανατολισμού: EJ[0-1-1]±0,5°
Μήκος (mm): 17±1 IF Προσανατολισμός: EJ[0-11]±0,5°
Επισημαίνω:

GaAs 18mm γκοφρέτα Si

,

GaAs Undoped υποστρώματα VGF

,

GaAs γκοφρέτα 2inch Si

2inch GaAs (100) Undoped υποστρώματα

Επισκόπηση

GaAs χρησιμοποιείται συχνά ως υλικό υποστρωμάτων για την κρυσταλλική αύξηση άλλων IIIV ημιαγωγών, συμπεριλαμβανομένου του αρσενίδιου γαλλίου ίνδιου, του αρσενίδιου γαλλίου αργιλίου και άλλων.
Το αρσενίδιο γαλλίου (χημικό GaAs τύπου) είναι μια ένωση ημιαγωγών που χρησιμοποιείται σε κάποια δίοδο s, field-effect την κρυσταλλολυχνία s (FET), και το ολοκληρωμένο κύκλωμα s (ολοκληρωμένα κυκλώματα). Οι μεταφορείς δαπανών, που είναι συνήθως ηλεκτρόνιο s, κινούνται με υψηλή ταχύτητα μεταξύ του ατόμου s.

Γκοφρέτα gaAs-Si

Μέθοδος αύξησης

VGF
Τύπος συμπεριφοράς S-γ-ν
Υλικό πρόσμιξης GaAs-Si
Προσανατολισμός (100) 15°±0.5° από TowardA<111>
Γωνία προσανατολισμού
ΑΠΟ τον προσανατολισμό EJ [0-1-1] ±0.5°
ΑΠΟ το μήκος (χιλ.) 17±1
ΕΑΝ προσανατολισμός EJ [0-11] ±0.5°
ΕΑΝ μήκος (χιλ.) 7±1
Διάμετρος (χιλ.) 50.8±0.2
CC (/c.c.) 0.4E18~1E18
Ειδική αντίσταση (ohm.cm) ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Κινητικότητα (τ.εκ./v.s) ≥1000
EPD (/cm2) ≤5000
Πάχος (um) 350±20
TTV (um) <10>
TTR (um) <10>
Τόξο (um) <15>
Στρέβλωση (um) <15>
Επιφάνεια Side1: Γυαλισμένο Side2: Χαραγμένος
Συσκευασία Κασέτα ή ενιαίος

Περίπου εμείς

Ειδικευόμαστε στην επεξεργασία ποικίλων υλικών στις γκοφρέτες, των υποστρωμάτων και του προσαρμοσμένου οπτικού γυαλιού parts.components που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, τη opto ηλεκτρονική και πολλούς άλλους τομείς. Επίσης έχουμε εργαστεί στενά με πολλούς εσωτερικό και oversea πανεπιστήμια, ερευνητικά όργανα και οι επιχειρήσεις, παρέχουν τα προσαρμοσμένες προϊόντα και τις υπηρεσίες για τα προγράμματα Ε&Α τους. Είναι το όραμά μας στη διατήρηση μιας καλής σχέσης της συνεργασίας με όλους τους πελάτες μας από τις καλές φήμες μας.

FAQ

Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Είμαστε εργοστάσιο.
Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Γενικά είναι 3-5 ημέρες εάν τα αγαθά είναι στο απόθεμα.
ή είναι 7-10 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.
Q: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα χρεώνουμε δωρεάν αλλά δεν πληρώνουμε το κόστος του φορτίου.
Q: Ποια είναι η διαδικασία καταβολής σας;
Πληρωμή <> >=5000USD, 80% T/T πληρωμής εκ των προτέρων, ισορροπία πριν από την αποστολή.
