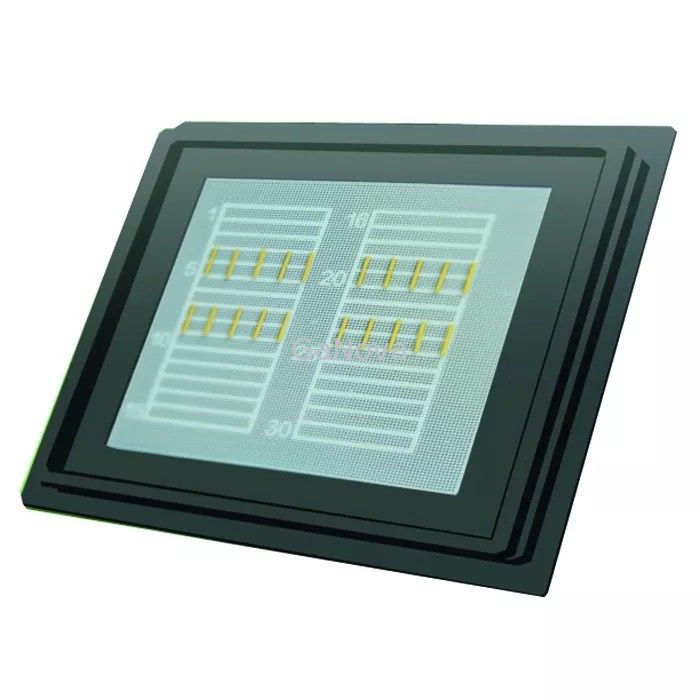

915nm η επιφάνεια εκτύπωσης τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία

915nm η επιφάνεια εκτύπωσης τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία
915nm η επιφάνεια εκτύπωσης τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία

Μεγάλες Εικόνας :  915nm η επιφάνεια εκτύπωσης τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Όροι πληρωμής: T/T

915nm η επιφάνεια εκτύπωσης τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία

περιγραφή
Τύπος συσκευασίας: Επιφανειακή βάση, Standard πακέτο Λειτουργούσα θερμοκρασία: 15-55℃
Μήκος κύματος: 915 nm Δύναμη παραγωγής: 10
Αποδοτικότητα κλίσης: 1,0 W/A Μέγεθος εκπομπού: 94μm
Ρεύμα κατωφλίου: 0.5A Αποδοτικότητα Μετατροπής Ισχύος: 58%
Επισημαίνω:

915nm τσιπ διόδων λέιζερ

,

τσιπ στη δίοδο λέιζερ submount

,

Τσιπ 94um διόδων λέιζερ

Η επιφάνεια εκτύπωσης τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία 915nm

τσιπ λέιζερ διόδων ΜΑΡΟΥΛΙΏΝ 915nm 10W στο σχέδιο Submount

Η κύρια εφαρμογή είναι ιατρική, φωτισμός λέιζερ, ελεύθερου χώρου οπτική επικοινωνία.

Η αποδοτικότητα μετατροπής του τσιπ μας μπορεί να φθάσει σε 60%, και η διάρκεια ζωής μπορεί να είναι περισσότερο από 10000 ώρες.

Επιπλέον, το τσιπ υιοθετεί επίσης το νέο κρυσταλλικό σχέδιο δομών και την υλική επιταξία,

προηγμένες σχέδιο παραθύρων μη-αντλιών και τεχνολογία προετοιμασιών,

και η υγρή - και - ξηρά χαρακτική συνδύασε με την μόνος-ευθυγραμμισμένη τεχνολογική διαδικασία να ελέγξει τη συνέπεια του πλάτους λουρίδων,

ειδικά για να αυξήσει την παραγωγή κατασκευής, για να μειώσει επίσης το κόστος τσιπ λέιζερ.

Οπτικός
Κεντρικό μήκος κύματος
915nm
Δύναμη παραγωγής
10W
Φασματικό πλάτος FWHM
≤6nm
Αποδοτικότητα κλίσεων
1.0W/A
Γρήγορη απόκλιση άξονα
60Deg
Αργή απόκλιση άξονα
11Deg
Τρόπος πόλωσης
TE
Μέγεθος εκπομπών
94um
Ηλεκτρικός
Ρεύμα κατώτατων ορίων
0.5A
Λειτουργούν ρεύμα
12A
Λειτουργούσα τάση
1.65V
Αποδοτικότητα μετατροπής δύναμης
58%
Θερμικός
Λειτουργούσα θερμοκρασία
15-55℃
Θερμοκρασία αποθήκευσης
-30-70℃
Temp μήκους κύματος. Συντελεστής
0.3nm/℃
Σχέδιο

915nm η επιφάνεια εκτύπωσης τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία 0

FAQ

Q1: Ποιες μεθόδους πληρωμής υποστηρίζετε;
T/T και Western Union, για την επιλογή σας

Q2: Πόσο καιρό μπορώ να λάβω τη συσκευασία;
Κανονικά 1-2 εβδομάδες Fedex, DHL σαφές, UPS, TNT

Q3: Ποια είναι η χρονική ανοχή;
Το τυποποιημένο προϊόν είναι όλα στο απόθεμα. Ναυτιλία μέσω σαφούς μέσα σε 3~4 εργάσιμες ημέρες. Προσαρμοσμένη ανάγκη 15 σωρών εργάσιμες ημέρες.

Q4: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Είμαστε κατασκευαστής με περισσότερο από 11 έτη εμπειρίας, και παρέχουμε επίσης την τεχνική λύση σε όλους τους πελάτες.

Q5: Μπορείτε να εξασφαλίσετε την ποιότητά σας;
Φυσικά, είμαστε ένας από τους τοπ φημισμένους κατασκευαστές στην Κίνα. Η ποιότητα για μας είναι το σημαντικότερο πράγμα, βάζουμε τη υψηλή αξία στη φήμη μας. Η καλύτερη ποιότητα είναι η αρχή μας όλη την ώρα.
