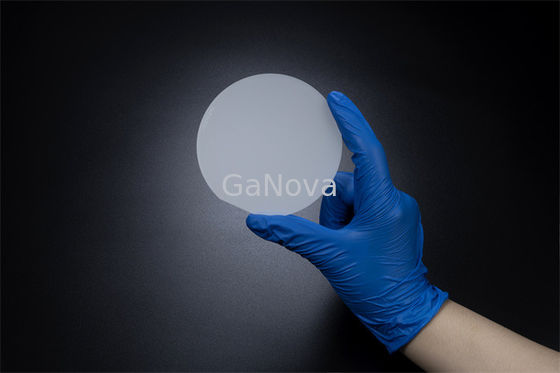

4 η ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP Resistivity<0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα

4 η ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP Resistivity<0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα

4 η ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP Resistivity&lt;0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα
4 η ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP Resistivity&lt;0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα

Μεγάλες Εικόνας :  4 η ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP Resistivity<0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDWY03-001-023
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 6 τμχ ή σε δοχεία μ
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

4 η ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP Resistivity<0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα

περιγραφή
Όνομα προϊόντων: Υποστρώματα GaN/Sapphire με Si-doped 4 ιντσών Πάχος/πάχος STD: 4.5 ± 0.5μm/< 3%
Προσανατολισμός: Επίπεδο C (0001) εκτός γωνίας προς τον άξονα Α 0,2 ± 0,1 ° Διαστάσεις: 100 ± 0.2mm
Επίπεδο προσανατολισμού GaN: (1-100) 0 ± 0,2 °, 30 ±1mm Τύπος διεξαγωγής: Ν-ΤΥΠΟΣ
Επισημαίνω:

Ζαφείρινο GaN Επιταξιακή πλάκα

,

PIN GaN Επιταξιακή πλάκα

,

4 ιντσών επιταξιακή πλάκα

4 ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP resistivity<0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα

Για ελαφριά Si-ναρκωμένο GaN ([Si]   =   2,1   ×   1016 εκατ. −3), η κινητικότητα ηλεκτρονίων θερμοκρασίας δωματίου (RT) ήταν τόσο υψηλή όπως 1008   τ.εκ.   Β −1   s −1, το οποίο περιορίστηκε κυρίως με την πολική οπτική phonon διασπορά. Επιπλέον, διαπιστώσαμε ότι βαριά Si-ναρκωμένο GaN που προετοιμάστηκε χρησιμοποιώντας PSD εξέθεσε μια RT κινητικότητα τόσο υψηλή όπως 110   τ.εκ.   Β −1   s −1 σε μια συγκέντρωση ηλεκτρονίων 2   ×   1020   εκατ. −3, το οποίο έδειξε ότι η ειδική αντίσταση αυτής της ταινίας ήταν σχεδόν τόσο μικρή όσο εκείνοι των χαρακτηριστικών διαφανών αγώγιμων οξειδίων όπως το οξείδιο κασσίτερου ίνδιου.

Στις χαμηλότερες θερμοκρασίες, η κινητικότητα ηλεκτρονίων αυξήθηκε έως τα τ.εκ.     Β −1   s −1 1920 σε 136   Κ, και η εξάρτηση θερμοκρασίας εξηγήθηκε καλά από τα συμβατικά διασκορπίζοντας πρότυπα. Αυτά τα αποτελέσματα δείχνουν ότι Si-ναρκωμένο GaN που προετοιμάζεται χρησιμοποιώντας PSD είναι ελπιδοφόρο όχι μόνο για την επεξεργασία των gaN-βασισμένων συσκευών δύναμης αλλά και για τη χρήση ως κρυσταλλικά διαφανή υλικά ηλεκτροδίων για βασισμένες τις στο νιτρίδιο οπτικές συσκευές.

Si-ναρκωμένα 4-ίντσα υποστρώματα GaN/σαπφείρου
Στοιχείο GaN-τ-γ-ν-C100

4 η ίντσα Si-ναρκωμένο ν-τύπος GaN των οδηγήσεων SSP Resistivity<0.05 Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα 0

Διαστάσεις 100 ± 0,2 χιλ.
Πάχος/πάχος STD 4.5 ± 0,5 μm/ < 3="">
Προσανατολισμός Αεροπλάνο Γ (0001) από τη γωνία προς τον α-άξονα 0,2 ± 0,1 °
Επίπεδο προσανατολισμού GaN (1-100) 0 ± 0,2 °, 30 ± 1 χιλ.
Τύπος διεξαγωγής Ν-τύπος
Ειδική αντίσταση (300K) < 0="">
Συγκέντρωση μεταφορέων > 1 X 1018 εκατ.-3 (≈ που ναρκώνει τη συγκέντρωση)
Κινητικότητα > 200 cm2/V·s
*XRD FWHMs (0002) < 300="" arcsec="">
Δομή ~ 2μm nGaN/~ uGaN/~ 25 NM uGaN buffer/650 ± 25 2.5μm σάπφειρος μm
Προσανατολισμός του σαπφείρου Αεροπλάνο Γ (0001) από τη γωνία προς τον μ-άξονα 0,2 ± 0,1 °
Επίπεδο προσανατολισμού του σαπφείρου (11-20) 0 ± 0,2 °, 30 ± 1 χιλ.
Σάπφειρος στίλβωση Η ενιαία πλευρά γυάλισε (SSP)/διπλή πλευρά που γυαλίστηκε (DSP)
Χρησιμοποιήσιμη περιοχή > 90% (άκρη και μακρο αποκλεισμός ατελειών)
Συσκευασία

Συσκευασμένος σε ένα αποστειρωμένο δωμάτιο στα εμπορευματοκιβώτια:

ενιαίο κιβώτιο γκοφρετών (< 3="" PCS="">

Περίπου εμείς

Ειδικευόμαστε στην επεξεργασία ποικίλων υλικών στις γκοφρέτες, των υποστρωμάτων και του προσαρμοσμένου οπτικού γυαλιού parts.components που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, τη opto ηλεκτρονική και πολλούς άλλους τομείς. Επίσης έχουμε εργαστεί στενά με πολλούς εσωτερικό και oversea πανεπιστήμια, ερευνητικά όργανα και οι επιχειρήσεις, παρέχουν τα προσαρμοσμένες προϊόντα και τις υπηρεσίες για τα προγράμματα Ε&Α τους. Είναι το όραμά μας στη διατήρηση μιας καλής σχέσης της συνεργασίας με όλους τους πελάτες μας από τις καλές φήμες μας.

FAQ

Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Είμαστε εργοστάσιο.
Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Γενικά είναι 3-5 ημέρες εάν τα αγαθά είναι στο απόθεμα.
ή είναι 7-10 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.
Q: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα χρεώνουμε δωρεάν αλλά δεν πληρώνουμε το κόστος του φορτίου.
Q: Ποια είναι η διαδικασία καταβολής σας;
Πληρωμή <> >=5000USD, 80% T/T πληρωμής εκ των προτέρων, ισορροπία πριν από την αποστολή.
