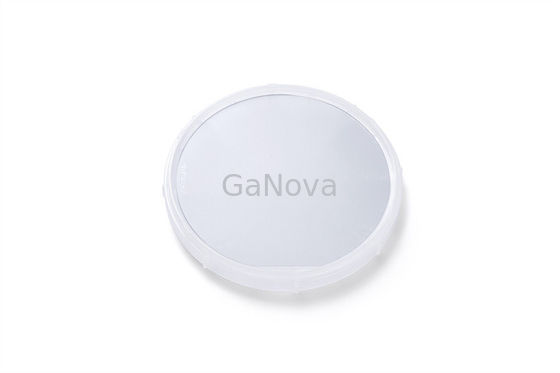

MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου

MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου

MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου
4-Inch Mg-Doped GaN/Sapphire Substrates SSP Resistivity~10Ω cm LED Laser PIN Epitaxial Wafer
MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου

Μεγάλες Εικόνας :  MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDWY03-001-024
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 6 τμχ ή σε δοχεία μ
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου

περιγραφή
Όνομα προϊόντων: MG-ναρκωμένα 4-ίντσα υποστρώματα GaN/σαπφείρου Διαστάσεις: 100 ± 0.2mm
Τύπος διεξαγωγής: Π-τύπος Ειδική αντίσταση (300K): < 10="">
Συγκέντρωση μεταφορέων: > 1 X 10 ¹ ⁷ cm⁻ ³ (που ναρκώνουν τη συγκέντρωση p+GaN ≥ 5 X 10 ¹ ⁹ cm⁻ ³) Κινητικότητα: > 5cm ² /V·s
Επισημαίνω:

Επικαλυπτόμενο με LED Laser GaN

4 ίντσα MG-ναρκωμένο π-τύπος GaN των οδηγήσεων SSP resistivity~10Ω εκατ. γκοφρετών σαπφείρου, λέιζερ, ΚΑΡΦΏΝΕΙ την κρυσταλλική γκοφρέτα

Γιατί γκοφρέτες GaN χρήσης;

Το νιτρίδιο γαλλίου στο σάπφειρο είναι το ιδανικό υλικό για τη ραδιο ενεργειακή ενίσχυση. Προσφέρει διάφορα οφέλη πέρα από το πυρίτιο, συμπεριλαμβανομένης μιας υψηλότερης τάσης διακοπής και μιας καλύτερης απόδοσης στις υψηλές θερμοκρασίες.

Το GaN είναι ένας δυαδικός ημιαγωγός bandgap III/V άμεσος που χρησιμοποιείται συνήθως στις φωτεινές εκπέμπουσες φως διόδους από τη δεκαετία του '90. Η ένωση είναι ένα πολύ σκληρό υλικό που έχει μια Wurtzite δομή κρυστάλλου. Το ευρύ χάσμα ζωνών eV 3,4 του του αντέχει οικονομικά τις ειδικές ιδιότητες για τις εφαρμογές

οπτικοηλεκτρονικός
υψηλής ισχύος συσκευές
υψηλής συχνότητας συσκευές

MG-ναρκωμένα 4-ίντσα υποστρώματα GaN/σαπφείρου
Στοιχείο GaN-τ-γ-π-C100

MG-ναρκωμένη 4-ίντσα κρυσταλλική γκοφρέτα ΚΑΡΦΙΤΣΏΝ λέιζερ των οδηγήσεων SSP Resistivity~10Ω εκατ. υποστρωμάτων GaN/σαπφείρου 0

Διαστάσεις 100 ± 0.2mm
Πάχος/πάχος STD 4.5 ± 0,5 μm/ < 3="">
Προσανατολισμός Αεροπλάνο Γ (0001) από τη γωνία προς τον α-άξονα 0,2 ± 0,1 °
Επίπεδο προσανατολισμού GaN (1-100) 0 ± 0,2 °, 30 ± 1 χιλ.
Τύπος διεξαγωγής Π-τύπος
Ειδική αντίσταση (300K) < 10="">
Συγκέντρωση μεταφορέων > 1 X 1017 εκατ.-3 (ναρκώνοντας τη συγκέντρωση του π +GaN εκατ.-3 ≥ 5 X 1019)
Κινητικότητα > 5 cm2/V·s
*XRD FWHMs (0002) < 300arcsec="">
Δομή

~ 0,5 μm π +GaN/~ 1,5 μm π-GaN/~ 2,5 μm uGaN/~ 25 NM uGaN

buffer/430 ± 25 σάπφειρος μm

Προσανατολισμός του σαπφείρου Αεροπλάνο Γ (0001) από τη γωνία προς τον μ-άξονα 0,2 ± 0,1 °
Επίπεδο προσανατολισμού του σαπφείρου (11-20) 0 ± 0,2 °, 30± 1 χιλ.
Σάπφειρος στίλβωση Η ενιαία πλευρά γυάλισε (SSP)/διπλή πλευρά που γυαλίστηκε (DSP)
Χρησιμοποιήσιμη περιοχή > 90% (άκρη και μακρο αποκλεισμός ατελειών)
Συσκευασία

Συσκευασμένος σε ένα αποστειρωμένο δωμάτιο στα εμπορευματοκιβώτια:

ενιαίο κιβώτιο γκοφρετών (< 3="" PCS="">

Περίπου εμείς

Ειδικευόμαστε στην επεξεργασία ποικίλων υλικών στις γκοφρέτες, των υποστρωμάτων και του προσαρμοσμένου οπτικού γυαλιού parts.components που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, τη opto ηλεκτρονική και πολλούς άλλους τομείς. Επίσης έχουμε εργαστεί στενά με πολλούς εσωτερικό και oversea πανεπιστήμια, ερευνητικά όργανα και οι επιχειρήσεις, παρέχουν τα προσαρμοσμένες προϊόντα και τις υπηρεσίες για τα προγράμματα Ε&Α τους. Είναι το όραμά μας στη διατήρηση μιας καλής σχέσης της συνεργασίας με όλους τους πελάτες μας από τις καλές φήμες μας.

FAQ

Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Είμαστε εργοστάσιο.
Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;
Γενικά είναι 3-5 ημέρες εάν τα αγαθά είναι στο απόθεμα.
ή είναι 7-10 ημέρες εάν τα αγαθά δεν είναι στο απόθεμα, είναι σύμφωνα με την ποσότητα.
Q: Παρέχετε τα δείγματα; είναι ελεύθερο ή πρόσθετο;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα χρεώνουμε δωρεάν αλλά δεν πληρώνουμε το κόστος του φορτίου.
Q: Ποια είναι η διαδικασία καταβολής σας;
Πληρωμή <> >=5000USD, 80% T/T πληρωμής εκ των προτέρων, ισορροπία πριν από την αποστολή.
