Υποστρώματα GaN Τραχύτητα επιφάνειας προσώπου Ga < 0,2 nm (γυαλισμένο) ή < 0,3 nm (γυαλισμένο και επιφανειακή επεξεργασία για επιτάξιο)

Μεγάλες Εικόνας : Υποστρώματα GaN Τραχύτητα επιφάνειας προσώπου Ga < 0,2 nm (γυαλισμένο) ή < 0,3 nm (γυαλισμένο και επιφανειακή επεξεργασία για επιτάξιο)

Λεπτομέρειες:

Τόπος καταγωγής:	Suzhou Κίνα
Μάρκα:	GaNova
Πιστοποίηση:	UKAS/ISO9001:2015
Αριθμό μοντέλου:	JDCD-01-001-001

Πληρωμής & Αποστολής Όροι:

Συσκευασία λεπτομέρειες:	Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 6 τμχ ή σε δοχεία μ
Χρόνος παράδοσης:	3-4 εβδομαδιαίες μέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	10000pcs/Month

Επικοινωνία

Υποστρώματα GaN Τραχύτητα επιφάνειας προσώπου Ga < 0,2 nm (γυαλισμένο) ή < 0,3 nm (γυαλισμένο και επιφανειακή επεξεργασία για επιτάξιο)

περιγραφή

Όνομα προϊόντων:	Υπόστρωμα ενιαίου κρυστάλλου GaN	Διαστάσεις:	10 x 10,5 mm²
Πάχος:	350 ±25µm	Προσανατολισμός:	Επίπεδο C (0001) εκτός γωνίας προς τον άξονα M 0,35 ±0,15°
TTV:	≤ 10µm	Μακρο πυκνότητα ατέλειας:	0cm⁻ ²
Επισημαίνω:	Επεξεργασία επιφάνειας Υποστρώματα GaN , Υποστρώματα GaN από επιταξία , Λευκοποιημένα υποστρώματα GaN

10*10,5 mm² C-face Χωρίς πρόσμιξη n-τύπου ελεύθερου υποστρώματος μονοκρυστάλλου GaN Αντίσταση < 0,1 Ω·cm Συσκευή ισχύος/λέιζερ

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Παρέχουμε υψηλής ποιότητας υποστρώματα GaN που παράγονται με την αρχικά σχεδιασμένη μέθοδο HVPE (Hydride Vapor Phase Epitaxy), αξιοποιώντας περισσότερα από 10 χρόνια εμπειρίας στην επιχείρηση GaAsP epi-wafer.

10 x 10,5 mm2 Ελεύθερα υποστρώματα GaN
Είδος	GaN-FS-CU-S10	GaN-FS-CN-S10	GaN-FS-C-SI-S10	Παρατηρήσεις: Μια κυκλική γωνία τόξου (R < 2 mm) χρησιμοποιείται για τη διάκριση της όψης Ga και N.
Διαστάσεις	10 x 10,5 χλστ²
Πάχος	350 ±25 μm
Προσανατολισμός	Επίπεδο C (0001) εκτός γωνίας προς τον άξονα M 0,35 ±0,15°
Τύπος αγωγιμότητας	Ν-τύπου	Ν-τύπου	Ημιμονωτικό
Αντίσταση (300K)	< 0,1 Ω·cm	< 0,05 Ω·εκ	> 10⁶Ω·cm
TTV	≤ 10 μm
Τόξο	- 10 µm ≤ BOW ≤ 10 µm
Τραχύτητα επιφάνειας προσώπου Ga	< 0,2 nm (γυαλισμένο) ή < 0,3 nm (γυαλισμένη και επιφανειακή επεξεργασία για επιταξία)


N Τραχύτητα επιφάνειας προσώπου	0,5 ~ 1,5 μm επιλογή: 1~3 nm (λεπτή γείωση).< 0,2 nm (γυαλισμένο)


Πυκνότητα εξάρθρωσης	Από 1 x 10⁵έως 3 x 10⁶εκ^-2(υπολογισμένο με CL)*
Πυκνότητα ελαττώματος μακροεντολής	0 cm^-2
Χρήσιμος χώρος	> 90% (εξαίρεση αιχμής)
Πακέτο	Συσκευασμένο σε περιβάλλον καθαρού δωματίου κατηγορίας 100, σε δοχείο 6 τμχ, σε ατμόσφαιρα αζώτου

*Εθνικά πρότυπα της Κίνας (GB/T32282-2015)

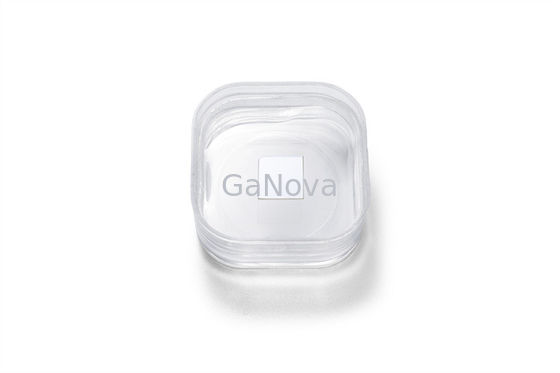

Υποστρώματα GaN Τραχύτητα επιφάνειας προσώπου Ga < 0,2 nm (γυαλισμένο) ή < 0,3 nm (γυαλισμένο και επιφανειακή επεξεργασία για επιτάξιο) 1

Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.

FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
