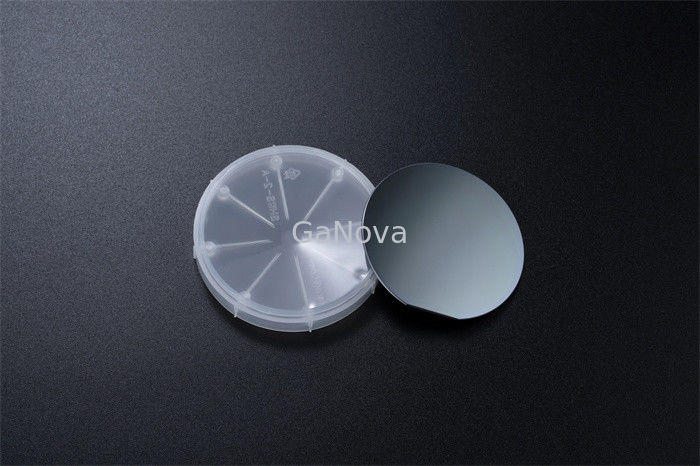

AlGaN Buffer Πάχος 600nm 2 ιντσών Blue-LED GaN On Silicon Wafer

AlGaN Buffer Πάχος 600nm 2 ιντσών Blue-LED GaN On Silicon Wafer

AlGaN Buffer Πάχος 600nm 2 ιντσών Blue-LED GaN On Silicon Wafer
AlGaN Buffer Πάχος 600nm 2 ιντσών Blue-LED GaN On Silicon Wafer

Μεγάλες Εικόνας :  AlGaN Buffer Πάχος 600nm 2 ιντσών Blue-LED GaN On Silicon Wafer

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDWY03-002-014
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 6 τμχ ή σε δοχεία μ
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

AlGaN Buffer Πάχος 600nm 2 ιντσών Blue-LED GaN On Silicon Wafer

περιγραφή
Διαστάσεις: 2 ίντσες / 4 ίντσες Πάχος απομονωτών AlGaN: 600NM
Λέιζερ Longueur d'onde: 455±10nm Δομή υποστρωμάτων: 111) υποστρώματα 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN
Όνομα προϊόντων: Κρυσταλλική γκοφρέτα GaN Χαρακτηριστικά γνωρίσματα: 2-4 ιντσών Blue-LED GaN σε πυρίτιο
Επισημαίνω:

600nm GaN σε κυψέλη πυριτίου

,

2 ίντσες GaN σε Silicon Wafer

2 ιντσών Blue-LED GaN σε γκοφρέτα σιλικόνης



Υπάρχουν τρία κύρια υποστρώματα που χρησιμοποιούνται με το GaN - καρβίδιο του πυριτίου (SiC), πυρίτιο (Si) και διαμάντι.Το GaN στο SiC είναι το πιο κοινό από τα τρία και έχει χρησιμοποιηθεί σε διάφορες εφαρμογές στον στρατό και σε εφαρμογές ασύρματης υποδομής υψηλής ισχύος.Το GaN on Si είναι ένα νεότερο υπόστρωμα του οποίου η απόδοση δεν είναι τόσο καλή όσο το SiC αλλά είναι πιο οικονομικό.Το GaN στο Diamond έχει την καλύτερη απόδοση, ωστόσο επειδή είναι νέο και σχετικά ακριβό, οι εφαρμογές, όπου έχει χρησιμοποιηθεί, είναι περιορισμένες.



2-4 ιντσών Blue-LED GaN σε πυρίτιο

Είδος

Υποστρώματα Si(111) (1500μm)

AIN Ρυθμιστικό διάλυμα AlGaN Μη ντοπαρισμένο GaN N-GaN MQW (7 ζεύγη) P-AlGaN P-GaN

P++GaN



InGaN-QW GaN-QB
Διάσταση 2 ίντσες / 4 ίντσες
Πάχος 330 nm 600 nm 800 nm 2800 nm 3 nm 5 nm 30 nm 60 nm 20 nm
Σύνθεση Al% / βαθμολογήθηκε κάτω / / / / 15% / /
Σε% / / / / 15% / / / /
Ντοπάρισμα [Σι] / / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / / 1.0E+20 3.0E+19 2.0E+20
Longueur d'onde laser 455±10 nm
Δομή Υποστρώματος 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped GaN/600nmAlGaN buffer/310mTes(IN)1μtes1
Πακέτο Συσκευασμένο σε περιβάλλον καθαρού δωματίου κατηγορίας 100, σε δοχείο 25 τεμ., σε ατμόσφαιρα αζώτου
