Οπτικές επικοινωνίες LED υποστρώματος αρσενιδίου γαλλίου

Οπτικές επικοινωνίες LED υποστρώματος αρσενιδίου γαλλίου
Οπτικές επικοινωνίες LED υποστρώματος αρσενιδίου γαλλίου

Μεγάλες Εικόνας :  Οπτικές επικοινωνίες LED υποστρώματος αρσενιδίου γαλλίου

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD10-001-002
Πληρωμής & Αποστολής Όροι:

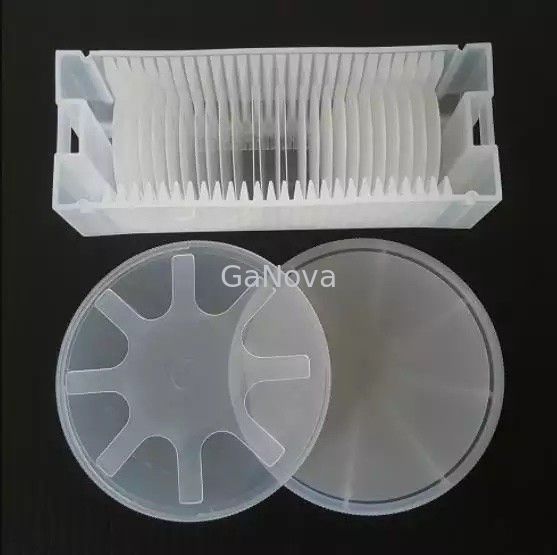

Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000pcs/Month

Οπτικές επικοινωνίες LED υποστρώματος αρσενιδίου γαλλίου

περιγραφή
Όνομα προϊόντων: GaAs (100) Μη επιστρωμένα υποστρώματα Μέθοδος αύξησης: VGF
Τύπος συμπεριφοράς: S-C-N Dopant: GaAs-Si
Γωνία Προσανατολισμού: Προσανατολισμού: EJ[0-1-1]±0,5°
Επισημαίνω:

Οπτικό υπόστρωμα αρσενιδίου γαλλίου

,

Οπτικές επικοινωνίες Epi Wafer

,

LEDs υπόστρωμα αρσενικού γαλλίου

Υποστρώματα GaAs 2 ιντσών (100) χωρίς πρόσμιξη



ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Το αρσενίδιο του γαλλίου χρησιμοποιείται στην κατασκευή διόδων εκπομπής φωτός (LED), οι οποίες βρίσκονται σε οπτικές επικοινωνίες και συστήματα ελέγχου.Το αρσενίδιο του γαλλίου μπορεί να αντικαταστήσει το πυρίτιο στην κατασκευή γραμμικών και ψηφιακών IC.Οι γραμμικές (ονομάζονται επίσης αναλογικές) συσκευές περιλαμβάνουν ταλαντωτή s και ενισχυτή s.Οι ψηφιακές συσκευές χρησιμοποιούνται για ηλεκτρονική μεταγωγή, καθώς και σε συστήματα υπολογιστών.





GaAs-Si Wafer

Μέθοδος Ανάπτυξης

VGF
Τύπος συμπεριφοράς SCN
Dopant GaAs-Si
Προσανατολισμός (100)15°±0,5° Απενεργοποίηση Προς<111>Α
Γωνία Προσανατολισμού
Προσανατολισμού EJ[0-1-1]±0,5°
Μήκος (mm) 17±1
ΑΝ Προσανατολισμός EJ[0-11]±0,5°
Μήκος IF (mm) 7±1
Διάμετρος (mm) 50,8±0,2
CC(/cc) 0,4E18~1E18
Αντίσταση (ohm.cm) N/A
Κινητικότητα (εκ2/vs) ≥1000
EPD(/cm2) ≤5000
Πάχος (χμ) 350±20
TTV(um) <10
TTR(um) <10
Φιόγκο (um) <15
Warp(um) <15
Επιφάνεια Side1: Polished Side2: Etched
Συσκευασία Κασέτα ή μονή





Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.



FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
