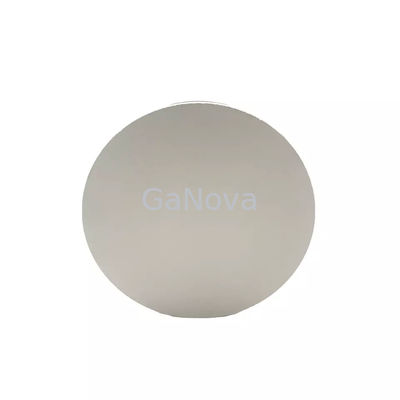

Ga2O3 Fe Doped Wafer Μονόκρυσταλλο Υπόστρωμα 10x10mm2 Ελεύθερη Όρθια

Πιστοποίηση
ΚΙΝΑ Shanghai GaNova Electronic Information Co., Ltd. Πιστοποιήσεις
Είμαι Online Chat Now

Ga2O3 Fe Doped Wafer Μονόκρυσταλλο Υπόστρωμα 10x10mm2 Ελεύθερη Όρθια

Ga2O3 Fe Doped Wafer Μονόκρυσταλλο Υπόστρωμα 10x10mm2 Ελεύθερη Όρθια
Ga2O3 Fe Doped Wafer Μονόκρυσταλλο Υπόστρωμα 10x10mm2 Ελεύθερη Όρθια

Μεγάλες Εικόνας :  Ga2O3 Fe Doped Wafer Μονόκρυσταλλο Υπόστρωμα 10x10mm2 Ελεύθερη Όρθια

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πιστοποίηση: UKAS/ISO9001:2015
Αριθμό μοντέλου: JDCD04-001-001
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 6 τμχ ή σε δοχεία μ
Χρόνος παράδοσης: 3-4 εβδομαδιαίες μέρες

Ga2O3 Fe Doped Wafer Μονόκρυσταλλο Υπόστρωμα 10x10mm2 Ελεύθερη Όρθια

περιγραφή
FWHM: <350arcsec> Γυαλισμένη επιφάνεια: Πλευρά που γυαλίζεται ενιαία
Πάχος: 0.6~0.8mm Όνομα προϊόντων: Υπόστρωμα ενιαίου κρυστάλλου
RA: ≤0.3nm Συσκευασία: Συσκευασμένος σε μια κατηγορία 100 καθαρό περιβάλλον δωματίων, κάτω από μια ατμόσφαιρα αζώτου
Επισημαίνω:

Ga2O3 Fe Doped Wafer

,

Μονόκρυσταλλο υπόστρωμα Ga2O3

,

Fe Doped Wafer 10x10mm2

10x10mm2(-201) Ελεύθερο υπόστρωμα μονοκρυστάλλου Ga2O3 με πρόσμειξη Fe-doped Κατηγορία προϊόντος μονή στίλβωση Πάχος 0,6~0,8mm FWHM<350rcsec,Ra≤0,3 nm Οπτοηλεκτρονικές συσκευές, μονωτικά στρώματα υλικών ημιαγωγών και φίλτρα UV





Ga2Ο3έχει μακρά ιστορία και οι ισορροπίες φάσης του Αλ2Ο3-Γα2Ο3-Το σύστημα H2O αναφέρθηκε για πρώτη φορά το 1952 1 , στο οποίο τα πολύμορφα (δηλαδή, διαφορετικές μορφές ή κρυσταλλικές δομές) του Ga2Ο3και οι περιοχές σταθερότητάς τους εντοπίστηκαν επίσης.

Υπάρχουν πέντε κοινώς αναγνωρισμένα πολύμορφα του Ga2Ο3, με επισήμανση α, β, γ, δ και ε 2-10.Αυτά είναι γνωστά, αντίστοιχα, ως κορούνδιο (α), μονοκλινικό (β), ελαττωματικό σπινέλιο (γ), ορθορομβικό (ε), με τη φάση δ κοινώς αποδεκτή ως μια μορφή της ορθορομβικής φάσης.





Υπόστρωμα νιτριδίου του γαλλίου -- Επίπεδο προϊόντος
Διαστάσεις 10*15mm 10*10mm
Πάχος 0,6~0,8mm
Προσανατολισμός (201)
Ντοπάρισμα Fe Sn
Γυαλισμένη επιφάνεια Μονόπλευρο γυαλισμένο
Αντίσταση/Nd-Na / <9E18
FWHM <350 arcsec
Ra ≤0,3 nm
Πακέτο Συσκευασμένο σε περιβάλλον καθαρού δωματίου κατηγορίας 100, σε ατμόσφαιρα αζώτου





Σχετικά με εμάς

Ειδικευόμαστε στην επεξεργασία μιας ποικιλίας υλικών σε γκοφρέτες, υποστρώματα και προσαρμοσμένα οπτικά γυάλινα μέρη. εξαρτήματα που χρησιμοποιούνται ευρέως στην ηλεκτρονική, την οπτική, την οπτική ηλεκτρονική και πολλούς άλλους τομείς.Επίσης, συνεργαζόμαστε στενά με πολλά εγχώρια και ξένα πανεπιστήμια, ερευνητικά ιδρύματα και εταιρείες, παρέχουμε προσαρμοσμένα προϊόντα και υπηρεσίες για τα έργα Ε&Α τους.Το όραμά μας είναι να διατηρήσουμε μια καλή σχέση συνεργασίας με όλους τους πελάτες μας χάρη στην καλή μας φήμη.





FAQ

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε εργοστάσιο.
Ε: Πόσος είναι ο χρόνος παράδοσής σας;
Γενικά είναι 3-5 ημέρες εάν τα εμπορεύματα είναι σε απόθεμα.
ή είναι 7-10 ημέρες εάν τα εμπορεύματα δεν είναι σε απόθεμα, είναι ανάλογα με την ποσότητα.
Ε: Παρέχετε δείγματα;είναι δωρεάν ή επιπλέον;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά δεν πληρώνουμε το κόστος μεταφοράς.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <=5000USD, 100% προκαταβολή.
Πληρωμή >=5000USD, 80% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.
