0.5A η επιφάνεια μήκους κύματος 915nm εκτύπωσης λέιζερ τσιπ διόδων λέιζερ τοποθετεί

0.5A η επιφάνεια μήκους κύματος 915nm εκτύπωσης λέιζερ τσιπ διόδων λέιζερ τοποθετεί
0.5A η επιφάνεια μήκους κύματος 915nm εκτύπωσης λέιζερ τσιπ διόδων λέιζερ τοποθετεί

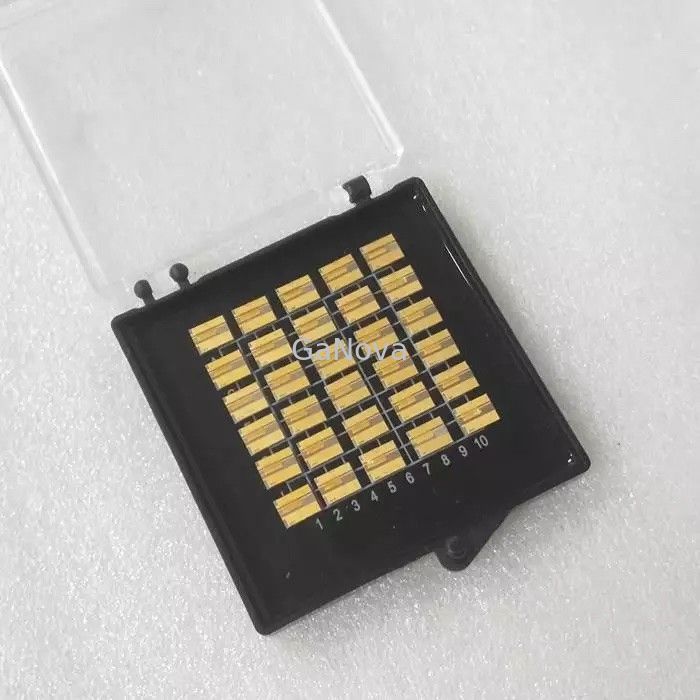

Μεγάλες Εικόνας :  0.5A η επιφάνεια μήκους κύματος 915nm εκτύπωσης λέιζερ τσιπ διόδων λέιζερ τοποθετεί

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Όροι πληρωμής: T/T
Επικοινωνία

0.5A η επιφάνεια μήκους κύματος 915nm εκτύπωσης λέιζερ τσιπ διόδων λέιζερ τοποθετεί

περιγραφή
Τύπος: Δίοδος λέιζερ Εφαρμογή: Εκτύπωση λέιζερ
Τύπος συσκευασίας: Επιφανειακή βάση, Standard πακέτο Λειτουργούσα θερμοκρασία: 15-55℃
Μήκος κύματος: 915 nm Δύναμη παραγωγής: 10
Αποδοτικότητα κλίσης: 1,0 W/A Μέγεθος εκπομπού: 94μm
Ρεύμα κατωφλίου: 0.5A Αποδοτικότητα Μετατροπής Ισχύος: 58%
Επισημαίνω:

0.5A τσιπ διόδων λέιζερ

,

915nm τσιπ στη δίοδο λέιζερ submount

,

10W τσιπ διόδων λέιζερ

0.5A η επιφάνεια μήκους κύματος 915nm εκτύπωσης λέιζερ τσιπ διόδων λέιζερ τοποθετεί την τυποποιημένη συσκευασία

τσιπ λέιζερ διόδων ΜΑΡΟΥΛΙΏΝ 915nm 10W στο σχέδιο Submount

Το υλικό μπορεί να ενσωματωθεί από τις συνδέοντας τεχνικές γκοφρετών και να έχει τα ανώτερα χαρακτηριστικά στο γερμάνιο, με μια μεγάλη απορρόφηση σε 1,3 και 1,5 μήκη κύματος μm και ένα σχετικό χαμηλό σκοτεινό ρεύμα, που αποδίδεται στην υψηλή ποιότητα κρυστάλλου. Αυτό επιτρέπει τη χαμηλής ισχύος λειτουργία και το μικρό μέγεθος συσκευών. Σε αυτό το έγγραφο, πηγές φωτός και οι φωτοανιχνευτές -τσιπ οι είναι ενσωματωμένοι με στους κυματοδηγούς Si, και μια οπτική σύνδεση μετάδοσης -τσιπ καταδεικνύεται με το συνδυασμό αυτών των συστατικών.

Οπτικός
Κεντρικό μήκος κύματος
915nm
Δύναμη παραγωγής
10W
Φασματικό πλάτος FWHM
≤6nm
Αποδοτικότητα κλίσεων
1.0W/A
Γρήγορη απόκλιση άξονα
60Deg
Αργή απόκλιση άξονα
11Deg
Τρόπος πόλωσης
TE
Μέγεθος εκπομπών
94um
Ηλεκτρικός
Ρεύμα κατώτατων ορίων
0.5A
Λειτουργούν ρεύμα
12A
Λειτουργούσα τάση
1.65V
Αποδοτικότητα μετατροπής δύναμης
58%
Θερμικός
Λειτουργούσα θερμοκρασία
15-55℃
Θερμοκρασία αποθήκευσης
-30-70℃
Temp μήκους κύματος. Συντελεστής
0.3nm/℃
Σχέδιο

0.5A η επιφάνεια μήκους κύματος 915nm εκτύπωσης λέιζερ τσιπ διόδων λέιζερ τοποθετεί 0

FAQ

Q1: Ποιες μεθόδους πληρωμής υποστηρίζετε;
T/T και Western Union, για την επιλογή σας

Q2: Πόσο καιρό μπορώ να λάβω τη συσκευασία;
Κανονικά 1-2 εβδομάδες Fedex, DHL σαφές, UPS, TNT

Q3: Ποια είναι η χρονική ανοχή;
Το τυποποιημένο προϊόν είναι όλα στο απόθεμα. Ναυτιλία μέσω σαφούς μέσα σε 3~4 εργάσιμες ημέρες. Προσαρμοσμένη ανάγκη 15 σωρών εργάσιμες ημέρες.

Q4: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Είμαστε κατασκευαστής με περισσότερο από 11 έτη εμπειρίας, και παρέχουμε επίσης την τεχνική λύση σε όλους τους πελάτες.

Q5: Μπορείτε να εξασφαλίσετε την ποιότητά σας;
Φυσικά, είμαστε ένας από τους τοπ φημισμένους κατασκευαστές στην Κίνα. Η ποιότητα για μας είναι το σημαντικότερο πράγμα, βάζουμε τη υψηλή αξία στη φήμη μας. Η καλύτερη ποιότητα είναι η αρχή μας όλη την ώρα.
