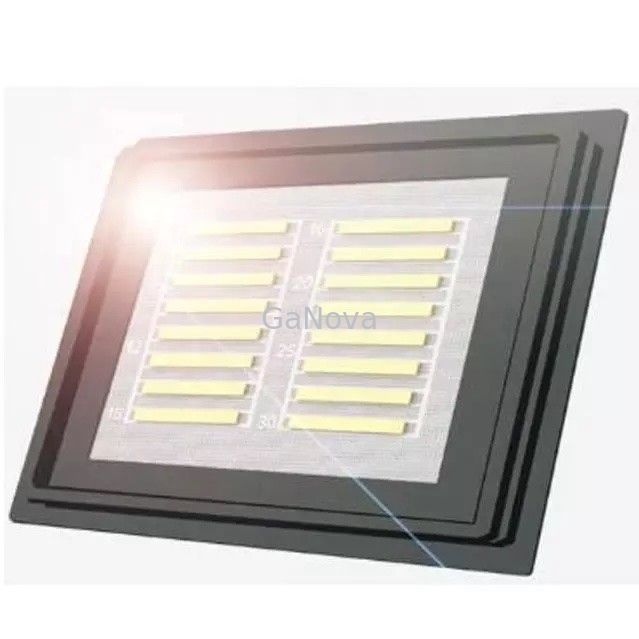

Κατώφλι ρεύματος 0,5A Αποδοτικότητα μετατροπής ισχύος τσιπ διόδου λέιζερ 58%

Κατώφλι ρεύματος 0,5A Αποδοτικότητα μετατροπής ισχύος τσιπ διόδου λέιζερ 58%
Κατώφλι ρεύματος 0,5A Αποδοτικότητα μετατροπής ισχύος τσιπ διόδου λέιζερ 58%

Μεγάλες Εικόνας :  Κατώφλι ρεύματος 0,5A Αποδοτικότητα μετατροπής ισχύος τσιπ διόδου λέιζερ 58%

Λεπτομέρειες:
Τόπος καταγωγής: Suzhou Κίνα
Μάρκα: GaNova
Πληρωμής & Αποστολής Όροι:
Συσκευασία λεπτομέρειες: Συσκευασία κενού σε περιβάλλον καθαρού δωματίου κατηγορίας 10000, σε κασέτες των 25 τμχ ή σε δοχεία
Όροι πληρωμής: T/T
Επικοινωνία

Κατώφλι ρεύματος 0,5A Αποδοτικότητα μετατροπής ισχύος τσιπ διόδου λέιζερ 58%

περιγραφή
Τύπος: Δίοδος λέιζερ Εφαρμογή: Εκτύπωση λέιζερ
Τύπος συσκευασίας: Επιφανειακή βάση, Standard πακέτο Λειτουργούσα θερμοκρασία: 15-55℃
Μήκος κύματος: 915 nm Μέγεθος εκπομπού: 94μm
Ρεύμα κατωφλίου: 0.5A Αποδοτικότητα Μετατροπής Ισχύος: 58%
Επισημαίνω:

Τσιπ διόδου λέιζερ 0

,

5 Α

,

τσιπ διόδου 915 nm

Κατώφλι ρεύματος 0,5A Αποδοτικότητα μετατροπής ισχύος τσιπ διόδου λέιζερ 58%

Σχεδιασμός τσιπ λέιζερ διόδου 915nm 10W COS σε υπομονές




Αποδεικνύεται η ενσωμάτωση διόδων λέιζερ και φωτοανιχνευτών στο τσιπ με κυματοδηγούς νανοσύρματος πυριτίου.Μέσω της συγκόλλησης διόδων λέιζερ GaInNAs/GaAs με flip-chip απευθείας στο υπόστρωμα πυριτίου, επιτεύχθηκε αποτελεσματική απαγωγή θερμότητας και επιτεύχθηκαν χαρακτηριστικές θερμοκρασίες έως και 132K.Χρησιμοποιήθηκαν μετατροπείς μεγέθους σημείου για τη σύζευξη λέιζερ σε κυματοδηγό, με απόδοση μεγαλύτερη από 60%.



Οι φωτοανιχνευτές κατασκευάστηκαν με σύνδεση πλακιδίων InGaAs/InP απευθείας σε κυματοδηγούς πυριτίου και σχηματισμό δομών μετάλλου-ημιαγωγού-μετάλλου, δίνοντας αποκρίσεις έως και 0,74 A/W.Τόσο η δίοδος λέιζερ όσο και ο φωτοανιχνευτής ενσωματώθηκαν με έναν μόνο κυματοδηγό πυριτίου για να επιδείξουν μια πλήρη σύνδεση οπτικής μετάδοσης στο τσιπ.





Οπτικός
Κεντρικό μήκος κύματος
915 nm
Ισχύς εξόδου
10 W
Φασματικό πλάτος FWHM
≤6nm
Αποδοτικότητα κλίσης
1,0 W/A
Γρήγορη Απόκλιση Άξονα
60 μοίρες
Αργή Απόκλιση Άξονα
11 βαθμοί
Λειτουργία πόλωσης
ΤΕ
Μέγεθος εκπομπού
94 μμ
Ηλεκτρικός
Ρεύμα κατωφλίου
0,5Α
Λειτουργικό Ρεύμα
12Α
Τάση λειτουργίας
1,65 V
Αποδοτικότητα Μετατροπής Ισχύος
58%
Θερμικός
Θερμοκρασία λειτουργίας
15-55℃
Θερμοκρασία αποθήκευσης
-30-70℃
Μήκος κύματος Θερμ.Συντελεστής
0,3 nm/℃
Σχέδιο

Κατώφλι ρεύματος 0,5A Αποδοτικότητα μετατροπής ισχύος τσιπ διόδου λέιζερ 58% 0



FAQ

Ε1: Ποιους τρόπους πληρωμής υποστηρίζετε;
T/T και Western Union, για την επιλογή σας

Ε2: Πόσο καιρό μπορώ να λάβω το πακέτο;
Κανονικά 1-2 εβδομάδες FedEx, DHL Express, UPS, TNT



Ε3: Ποιος είναι ο χρόνος παράδοσης;
Το τυπικό προϊόν είναι όλα σε απόθεμα.Αποστολή μέσω Express εντός 3~4 εργάσιμων ημερών.Η προσαρμοσμένη στοίβα χρειάζεται 15 εργάσιμες ημέρες.

Ε4: Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε κατασκευαστής με περισσότερα από 11 χρόνια εμπειρίας και παρέχουμε επίσης την τεχνική λύση σε όλους τους πελάτες.

Ε5: Μπορείτε να εγγυηθείτε την ποιότητά σας;
Φυσικά, είμαστε ένας από τους κορυφαίους φημισμένους κατασκευαστές στην Κίνα.Η ποιότητα για εμάς είναι το πιο σημαντικό πράγμα, δίνουμε μεγάλη αξία στη φήμη μας.Η καλύτερη ποιότητα είναι η αρχή μας όλη την ώρα.
