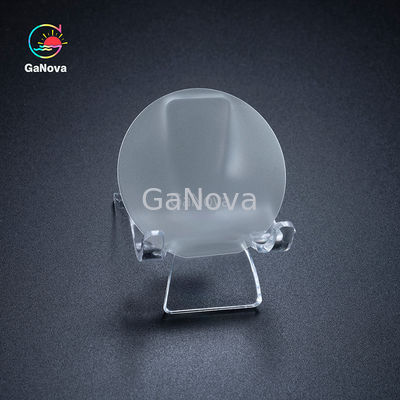

Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας

Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας

Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας
GaN Epitaxial Wafer Essential For High Voltage High Frequency Chip Production
Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας

Μεγάλες Εικόνας :  Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Ganova
Αριθμό μοντέλου: 0JDWY03-001-050
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 5
Χρόνος παράδοσης: 3-4 εβδομάδες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 10000

Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας

περιγραφή
Τύπος:: Επίπεδος σάπφειρος Πολωνικά: Η ενιαία πλευρά γυάλισε (SSP)/διπλή πλευρά που γυαλίστηκε (DSP)
Διάσταση: 50.8±0.2 mm (2in)/100±0.2 mm ((4in)/150 +0.2 mm (6in) προσανατολισμός: Το επίπεδο C (0001) από τη γωνία προς τον άξονα M 0,2 + 0,1°
Δάχος: 430+25 μ (2in)/660+25 μ ((4in)/1300 +25 μ (6in) Τύπος: Το GaN στο σαφείρινο επιταξιακό δίσκο
Επισημαίνω:

Παράγωγα θραύστρων για την παραγωγή θραύστρων

,

Παραγωγή Τσιπ ΓΑΝ Επιταξιακές πλάκες

,

Επι-ουφέλες GaN για την παραγωγή τσιπ

Περιγραφή:

Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας 0



Οι επιειξειακές πλάκες αναφέρονται σε προϊόντα που σχηματίζονται με την ανάπτυξη ενός νέου ενιαίου κρυσταλλικού στρώματος σε ένα ενιαίο κρυσταλλικό υπόστρωμα.Τα επιειξειακά πλακίδια καθορίζουν περίπου το 70% των επιδόσεων των συσκευών και αποτελούν σημαντικές πρώτες ύλες για τα τσιπ ημιαγωγώνΟι κατασκευαστές εpiιαξιακών πλακιδίων χρησιμοποιούν εξοπλισμό CVD (Chemical Vapor Deposition), εξοπλισμό MBE (Molecular Beam Epitaxy), εξοπλισμό HVPE, κλπ.για την καλλιέργεια κρυστάλλων και την παραγωγή επιταξιακών πλακών σε υλικά υποστρώματοςΟι επιταξιακές πλάκες κατασκευάζονται στη συνέχεια σε πλάκες μέσω διεργασιών όπως η φωτολιθογραφία, η εναπόθεση λεπτού φιλμ και η χαρακτική.που υποβάλλονται σε διαδικασίες συσκευασίας, όπως η στερέωση του υποστρώματος, εγκατάσταση προστατευτικών περιβλήτων, σύνδεση καλωδίων μεταξύ των πινών του κυκλώματος του τσιπ και των εξωτερικών υποστρωμάτων, καθώς και δοκιμές κυκλωμάτων, δοκιμές απόδοσης,και άλλα βήματα δοκιμών για να παραχθεί τελικά το τσιπΗ παραπάνω διαδικασία παραγωγής τσιπ πρέπει να διατηρεί αλληλεπίδραση με τη διαδικασία σχεδιασμού τσιπ για να διασφαλιστεί ότι το τελικό τσιπ πληροί τις απαιτήσεις σχεδιασμού τσιπ.
Βάσει των επιδόσεων του νιτρικού γαλλίου, οι επιταξιακές πλάκες νιτρικού γαλλίου είναι κυρίως κατάλληλες για εφαρμογές υψηλής ισχύος, υψηλής συχνότητας, μεσαίας και χαμηλής τάσης, ειδικά αντανακλώνται σε:1) Μεγάλο πλάτος ζώνης: Το υψηλό πλάτος εύρους ζώνης βελτιώνει το επίπεδο αντίστασης τάσης των συσκευών νιτρικού γαλλίου, οι οποίες μπορούν να παράγουν μεγαλύτερη ισχύ από τις συσκευές αρσενικού γαλλίου,ειδικά κατάλληλο για σταθμούς βάσης επικοινωνίας 5G2) Υψηλή απόδοση μετατροπής:Η αντίσταση της αγωγιμότητας των ηλεκτρονικών συσκευών διακόπτη ισχύος νιτρικού γαλλίου είναι τρεις τάξεις μεγέθους χαμηλότερη από αυτή των συσκευών πυριτίου3) Υψηλή θερμική αγωγιμότητα: Η υψηλή θερμική αγωγιμότητα του νιτρικού γαλλίου του παρέχει εξαιρετικές επιδόσεις απώλειας θερμότητας,που το καθιστά κατάλληλο για την παραγωγή συσκευών υψηλής ισχύος4) Δυνατότητα ηλεκτρικού πεδίου διάσπασης: Αν και η ένταση ηλεκτρικού πεδίου διάσπασης του νιτρικού γαλλίου είναι παρόμοια με εκείνη του νιτρικού πυριτίου,η ανοχή τάσης των συσκευών νιτρικού γαλλίου είναι συνήθως περίπου 1000V λόγω παραγόντων όπως η τεχνολογία των ημιαγωγών και η ασυμφωνία του πλέγματος υλικών, και η ασφαλής τάση λειτουργίας είναι συνήθως κάτω από 650V





Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας 1Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας 2

προδιαγραφές:

2 - 6χιλιοστό Ανεξάρτητοι GaN/Ασπρουλίνη Σφραγίδες







Υπόστρωμα

Τύπος Σιφρίτης







Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας 3

Πολωνικά Μία πλευρά γυαλισμένη (SSP) / διπλή πλευρά γυαλισμένη (DSP)
Διάσταση 50.8 ±0,2 mm (2in) /100 ±0,2 mm (4in) /150 ±0,2 mm (6in)
Προσανατολισμός Το επίπεδο C (0001) με απόκλιση γωνίας προς τον άξονα M 0,2 ± 0,1°
Δάχος 430 ± 25 μm (2in) /660 ± 25 μm (4in) /1300 ± 25 μm (6in)











Επικονικό στρώμα

Δομή 4.5 μm uGaN/~ 25 nm buffer uGaN/ Σαφείρι
Τύπος αγωγού Τύπος N
Δάχος/σ.σ. 4.5 ± 0,5μm/ < 3%
Ακαμψία (Ra) < 0,5 nm
ΧRD FWHMs (0002) < 300 δευτερόλεπτα τόξου, ((10-12) < 400 δευτερόλεπτα τόξου
Αντίσταση (300K) < 0,5 Ω·cm
Η κινητικότητα > 300 cm2/V·s
Συγκέντρωση φορέα ≤ 1 × 1017 cm-3
Χρήσιμη έκταση > 90% (εξαίρεση ελαττωμάτων άκρων και μακροελαττωμάτων)

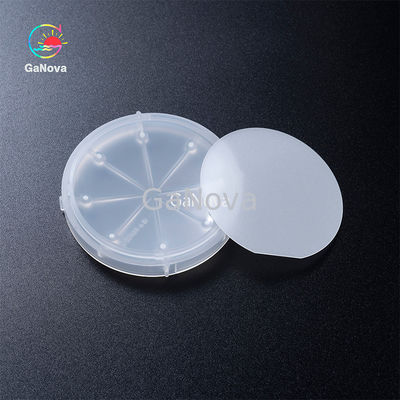

Πακέτο



Συσκευάζεται σε καθαρό δωμάτιο σε ένα μόνο δοχείο με πλάκες



Επταξιακή πλάκα GaN απαραίτητη για την παραγωγή τσιπ υψηλής τάσης υψηλής συχνότητας 4
