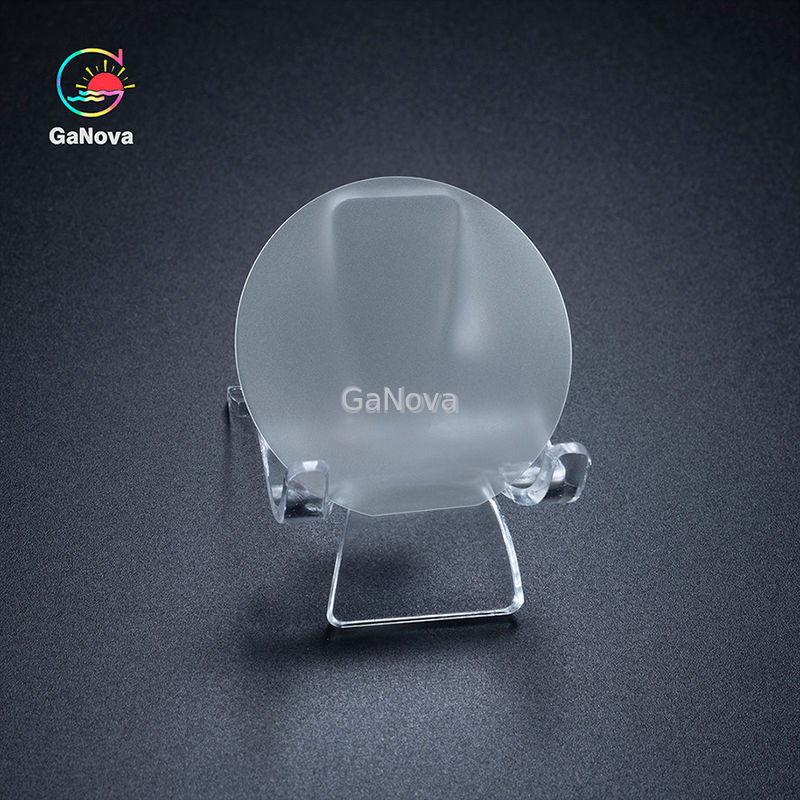

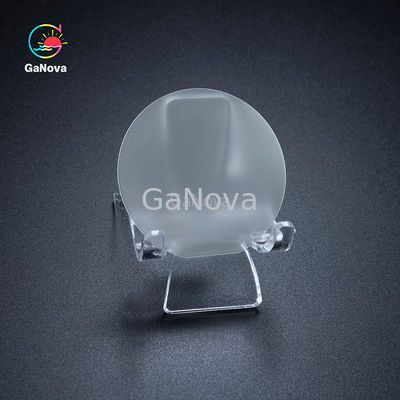

Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες

Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες

Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες
Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες

Μεγάλες Εικόνας :  Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Ganova
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: Εσωτερική συσκευασία: ειδική συσκευασία για πλακίδια, εξωτερική συσκευασία: συσκευασία χαρτονιού, εν
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 10000pcs/months

Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες

περιγραφή
Επισημαίνω:

Μονόκρυσταλλική πλακίδα gan epi

,

4 ιντσών φουλάρι

,

μονοκρυσταλλικό υπόστρωμα gan

Εισαγωγή στο 4 ιντσών σιδηροδομημένο υποστρώμα GaN μονοκρυσταλλικού νιτρικού γαλλίου
Το 4 ιντσών μονοκρυσταλλικό υπόστρωμα GaN νιτρικού γαλλίου με ντόπινγκ σιδήρου είναι ένα μονοκρυσταλλικό υπόστρωμα κατασκευασμένο από υλικό νιτρικού γαλλίου (GaN), το οποίο βελτιώνει τις ηλεκτρικές του ιδιότητες με ντόπινγκ στοιχείων σιδήρου.Το νιτρικό γάλλιο (GaN) είναι ένα ευρύ εύρος ημιαγωγών με άμεσο εύρος 3.4 eV, γεγονός που το καθιστά ευρέως χρησιμοποιημένο σε οπτοηλεκτρονικές και ηλεκτρονικές συσκευές ισχύος.

Διαδικασία προετοιμασίας
Η διαδικασία για την παρασκευή ενός μονοκρυσταλλικού υποστρώματος νιτρικού γαλλίου με δοσολογία σιδήρου 4 ίντσες περιλαμβάνει:
Τεχνολογία MOCVD: χρησιμοποιείται για την καλλιέργεια υψηλής ποιότητας μονοκρυσταλλικής στρώσης νιτρικού γαλίου 4.
Τεχνολογία απολέπισης με λέιζερ: χρησιμοποιείται για την αφαίρεση ελαττωμάτων στα στρώματα μεμονωμένων κρυστάλλων και τη βελτίωση της απόδοσης του υποστρώματος.
Τεχνολογία HVPE: χρησιμοποιείται για την παραγωγή σε μεγάλη κλίμακα υποστρωμάτων νιτρικού γαλλίου για τη βελτίωση της αποδοτικότητας της παραγωγής.
Συνοπτικά, το μονοκρυσταλλικό υπόστρωμα του νιτρικού γαλλίου, που είναι 4 ίντσες με σίδηρο, είναι ένα υλικό ημιαγωγών υψηλών επιδόσεων με ευρείες προοπτικές εφαρμογής.ειδικά στους τομείς της οπτοηλεκτρονικής και της ηλεκτρονικής ισχύος.








Δύο ίντσες ελεύθερα όρθια υποστρώματα N-GaN
Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες 0



Επίπεδο παραγωγής



Rεσερρh(R)



Ηλίθιε.(D)





Μοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες 1

Σημείωση:

(1) 5 σημεία: οι γωνίες σφάλματος κοπής των 5 θέσεων είναι 0,55 ± 0,15o

(2) 3 σημεία: οι γωνίες σφάλματος των θέσεων (2, 4, 5) είναι 0,55 ± 0,15oΜοναδικό Κρυστάλλιο Gan Epi Wafer Gallium Nitride Substrate 4 ίντσες 2

(3) Χρησιμοποιήσιμη έκταση: αποκλεισμός των περιφερειακών και μακροαποτυχιών (τρύπες)

Π+ Π Π-
Άρθρο ΓΑΝ-FS-C-N-C50-SSP
Μέγεθος 50.0 ± 0,3 mm
Δάχος 400 ± 30 μm
Οριζόντια επίπεδη (1-100) ±0.1o,12.5 ± 1 mm
TTV ≤ 15 μm
ΠΟΥ ≤ 20 μm
Αντίσταση (300K) ≤ 0,02 Ω·cm για τον τύπο N (Si-doped)
Γα ακαμψία της επιφάνειας ≤ 0,3 nm (φτιαγμένα και επεξεργασμένα επιφανειακά για επιταξία)
N τραχύτητα επιφάνειας επιφάνειας 0.5 ~ 1,5 μm (αποχρωματισμένο με μία πλευρά)
Το επίπεδο C (0001) εκτός γωνίας προς τον άξονα M (ανόρθωτες γωνίες)

00,55 ± 0.1o

(5 βαθμοί)

00,55±0.15o

(5 βαθμοί)

00,55 ± 0.15o

(3 βαθμοί)

Δυσσωματικότητα εκτόξευσης της πεταλούδας ≤ 7,5 x 105 cm2 ≤ 3 x 106 cm-2
Αριθμός και μέγιστο μέγεθος τρυπών σε Φ47 mm στο κέντρο 0 ≤ 3@1000 μm ≤ 12@1500 μm ≤ 20@3000 μm
Χρήσιμη έκταση > 90% > 80% > 70%
Πακέτο Συσκευάζεται σε καθαρό δωμάτιο σε ένα δοχείο με μια μόνο πλάκα
